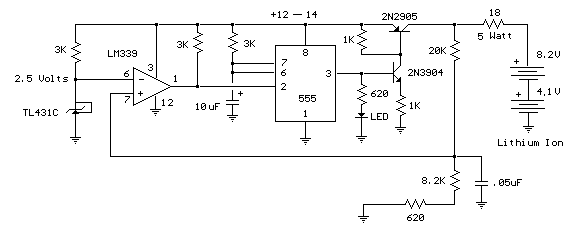

555芯片和运放构建的脉冲充电器

构建该电路是为了给安装在便携式晶体管收音机中的锂电池（3.6伏特，1安培小时容量）充电。

充电器工作由通过串联电阻提供一个短的电流脉冲，然后监测电池电压，以确定是否需要另一个脉冲。电流可以通过改变串联电阻器或调节输入电压进行调整。当电池电量低时，电流脉冲间隔靠近在一起，使得有些恒定电流存在。电池达到完全充电时，脉冲间隔更远，LED以较慢的速率闪烁指示满充电状态。

一个TL431，给比较器引脚6提供2.5伏参考电压，在引脚7上的电压低于2.5伏时，比较器输出将切换到低电平，触发555定时器工作。555输出约30毫秒脉冲导通2个晶体管给电池充电。当充电脉冲结束时，电池电压的测量和由该组合20K、8.2K和620欧姆的电阻分压，因此，当电池电压达到8.2伏时，输入在比较器的第7针将上升略高于2.5伏，而电路将停止充电。

该电路可用于充电其它类型的电池，例如镍镉、镍氢电池或铅酸电池，但截止电压将需要通过改变8.2K和620欧姆的电阻进行调整，以使输入到比较器7脚电压在2.5伏时，就达到了电池的全电压。

例如，一个6伏特的铅酸电池充电到7伏时，电流限制通过20K电阻器将是（7-2.5）/ 20K = 225微安的电流。这意味着，其他2个电阻（8.2K和620）的组合必须为R = E / I = 2.5 / 225微安= 11111欧姆。但是，这不是一个标准值，所以你可以使用10K串联一个1.1K，或者说总11.11K一些其他值。

要小心，不要过充电池。我会建议使用大电容代替电池进行电路测试，并验证它能在正确的电压关断。
