1.5伏双LED闪光器

来源 Bowden的爱好电路
浏览
发布时间 2014-03-15

此1.5伏双LED闪光器由一节一号电池供电运行了一年多,并交替闪烁2个LED以约1秒的速度。

该电路采用74HC14的CMOS六反相器,将在非常低的电压下运行(小于1伏)其中一个部分是用来作为一个方波振荡器(引脚1和2),而其他被连接到产生短暂的10毫秒脉冲方波的交替边缘,使LED将交替来回。

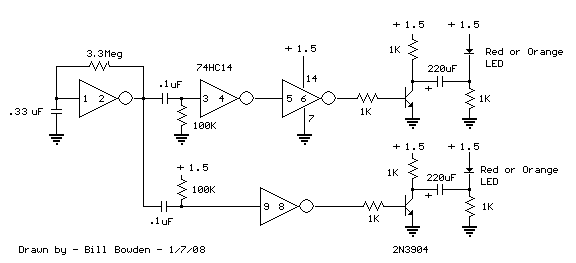

1.5伏双LED闪光器

每个输出部分使用电容器电荷泵以增加电压让LED工作。该电路从一号电池消耗800uA的平均电流,LED的峰值电流约为40mA,电池电压下降到1.1伏特时电流下降到约10mA。一个碱性一号电池的容量大约为12安培小时,到1.1V截止电压时电路应该运行约12/.0008 = 15000小时或625天,但我还没有证实。

标签: LED闪光器
