分立元件多级轻音序器

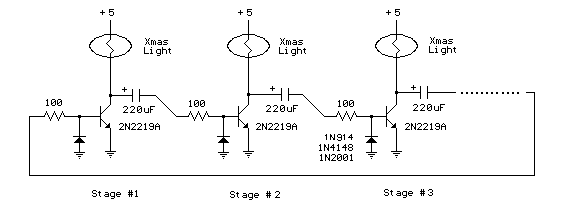

下图说明了使用分立元件，没有集成电路的多级轻音序器。这个想法不是新的，我听到了类似电路的开发大约40年前用锗晶体管。我们的想法是要连接的灯，以便为一个关闭它引起下一次导通，依此类推。这是通过每个阶段之间有大的电容，当一个阶段关闭，并提供到下一个晶体管的基极电流。任意数量的阶段，可以使用与下面的图说明了在约5伏和200毫安运行3小圣诞灯。该电路可能需要进行手动启动时，通电。要启动它，整个电容器中的任何一个连接瞬时短路，然后排除短路。你可以使用一个手动按钮来做到这一点。

具体操作：

假设电路不启动电源时，应用于所有的灯都关闭，所有三个电容充电到约5伏。我们连线跳线220UF电容左边的电容放电，并打开第二级晶体管和相应的灯。当跳线被移除时，电容将开始通过第2阶段的晶体管和第1阶段的灯充电。这会导致第2阶段的晶体管保持在导通而电容器继续充电。在同一时间，在连接阶段2和3的电容器将放电通过100欧姆的电阻和二极管与第2阶段的晶体管。当电容器的充电电流下降到低于所需要的，以保持阶段2导通时，晶体管及灯将关闭造成的电压在阶段2晶体管的集电极上升到5伏。由于连接第2阶段和第3电容器已放电，2的集电极在电压上升阶段，从第2阶段和第3电容器会充电造成第三阶段开启，循环重复进行逐次阶段4,5,6， 7 ....再换1。序列率是由电容和电阻值（220UF在这种情况下为100欧姆）确定的，负载电流（200毫安在这种情况下），以及所用的特定晶体管的电流增益。这种安排运行在大约每分钟120个完整的周期为3灯，或大约每盏167ms左右。更快或更慢的速率可以与不同的电容值来获得。
