16级双向LED音序器

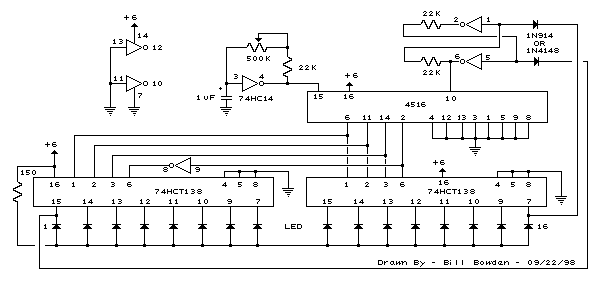

双向音序器采用的是4位二进制加/减计数器(CD4516)和两个“1 8线解码器”(74HC138或74HCT138)产生流行的“夜骑士”显示。

施密特触发器振荡器提供时钟信号,计数器和速度可以用500K电位器进行调整。两个额外的施密特触发器逆变器被用作一个置位/复位锁存器来控制计数方向(向上或向下)。请务必使用74HC14,而不是74HCT14,该74HCT14可能不是由于低TTL输入触发电平工作。当最高计数达到(1111)7套锁存低输出引脚,这样的UP / DOWN输入到计数器变低,导致开始递减计数器。当最低计数达到(0000)锁存器复位(高),从而使计数器将开始递增在下一个时钟的上升沿。三个最低位计数器(Q0,Q1,Q2)被连接到两个解码器在平行和最高位Q3被用来选择适当的解码器。该电路可用于驱动12 volt/25瓦的灯,增加了每盏灯的两个晶体管中的部分在下面标题为“接口5伏CMOS至12伏负载”如下所示

16级双向LED音序器

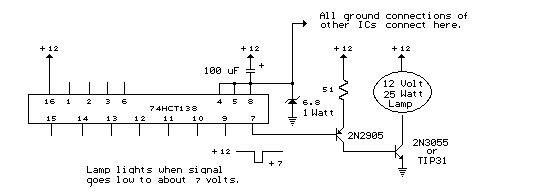

接口5伏的CMOS至12伏/ 25瓦负载

下面的电路被设计成与此相同的页面上如上所示的双向灯序列发生器使用。两个额外的晶体管被​​用于增加电流从74HCT138解码器控制12伏25瓦特灯。6.8伏/1瓦特齐纳二极管串联使用的所有CMOS集成电路的接地(74HC14,CD4516和74HC138s),使整个CMOS器件的总电压约5.2伏,输出将从+12移动约7时选择。该2N2905/PNP晶体管级连接作为一个射极跟随器,它提供一个高阻抗到该解码器的输出,并提供大约80毫安的2N3055 NPN功率晶体管,其然后提供2个或更多安培的12伏灯的基极电流。整个PNP晶体管上的电压将是大约7伏时,它的耗散功率将是约0.6瓦。这需要一个散热片,如果几个灯测序,但它可能会得到相当热烈如果电路处于空闲状态的一个输出。该2N3055功率晶体管作为开关操作,并进行时下降非常小的电压(小于0.5),并且不会需要一个散热片。其它晶体管可以被取代的,如TIP29或TIP31为2N3055和大多数任何中等功率的500mA PNP为2N2905。

16级双向LED音序器
