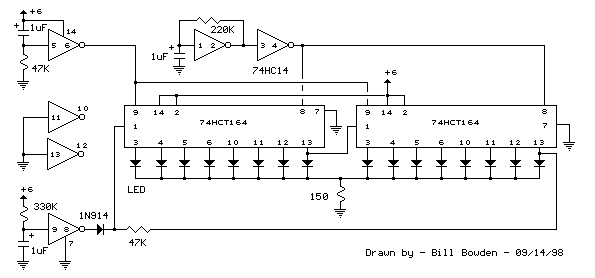

可扩展16舞台LED音序器

下面的电路采用了六角施密特触发器反相器(74HC14)和两个8位串入并出移位寄存器(74HCT164或74HC164)测序16个LED。该电路可通过级联额外的移位寄存器和第8个输出(引脚13)连接至后级的数据输入(引脚1)扩展到更大的长度。施密特触发振荡器(74HC14引脚1和2)产生的时钟信号的移位寄存器,税率为大约1/RC。两个额外的施密特触发器阶段被使用时,电源接通复位和加载寄存器。时间不是关键,然而在施密特触发器的引脚8输出必须第一低到寄存器引脚8 HIGH时钟过渡期间仍然很高,而且必须在第二个上升沿加载一个位之前,返回低。如果时钟速率增加时,信号的施密特触发器的引脚9的长度应减少成比例,以避免加载一个以上的位。该HCT器件通常会从每个输出提供约4 mA(源电流或片),但可以提供更大的电流(可能25毫安)如果已装入只有一个输出。常见的150欧姆的电阻限制使用6伏电源低于25毫安的电流。如果电路是与在同一时间的两个或更多个LED工作时,电阻器,可能需要在每个系列的LED,以避免超过最大总输出电流25毫安每个IC。对于更大的亮度,个别缓冲晶体管可以用作显示在这同一页上的10级的LED序器。

舞台LED音序器

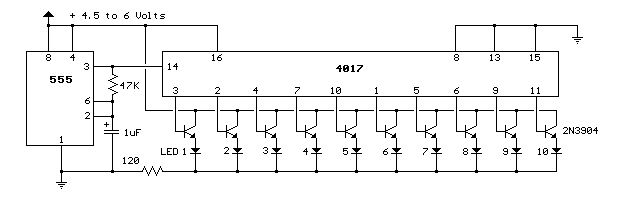

10通道LED音序器

4017与10解码输出一个CMOS十进制计数器。输入包括一个时钟(引脚14),复位(引脚15),和时钟抑制(引脚13),时钟RESE和下降时间。计数器被前进一个计数,在时钟信号的边缘resing如果时钟禁止线为低。高的复位信号复位计数器的计数为零时,电路可通过连接复位到高于所需的计数输出管脚1被配置为计数小于10,因此,一个5通道序列可通过连接销15宝鼎1制成。进位输出信号(引脚12)可能是小信号NPN transestors是用来提高输出电流的LED,20 Ma左右是由常见的120欧姆的电阻设置。其他的npn型晶体管可以被取代的电容器和电阻器47k在ohich是约=1.44/2rc=15HZ。

舞台LED音序器

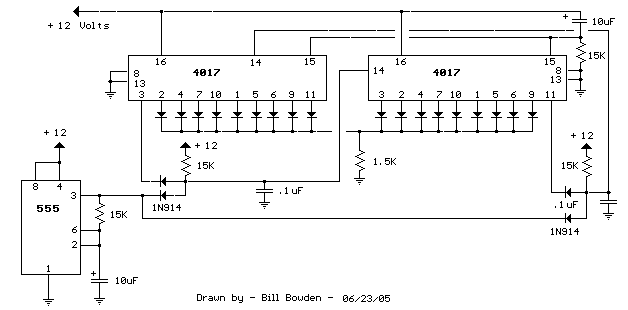

18舞台LED音序器

这个问题有时会出现怎样级联4017十进制计数器超过10序贯阶段。下面的LED序显示使用了一些额外的配件可能的解决方案。

通电时,在15K电阻和10uF的上限为15针将计数器复位到零计数,其中3脚为+12和其他所有输出都为零。2二极管(1N914)和15的电阻形成一个与门,以便在时钟脉冲将被传递到右侧计数器的顺序启动时。当右计数器达到计数10,销11将高移动使与门上,以通过时钟脉冲到左侧计数器的权利。如左侧的计数器进展,针3将是低,使得时钟脉冲不能提前右边计数器。当左计数器翻转和3脚的动作再高,序列会重复。因而,我们得到18总计数,9从第一计数器,和9从第二。

舞台LED音序器

注意,4017计数器不会提供多大的电流,所以LED电流是使用串联的1.5K的电阻设定为约6毫安。对于更多的电流,可以如上图的绘制,(10通道LED序)中使用的晶体管在每个输出。但是,一些较新的明亮的LED是相当明亮的6毫安。
