这个电路用来慢慢变亮和变暗汽车室内灯。

该电路使用LM324低功耗的运算放大器静态电流3mA,因此,如果保持长时间连接电池也不会有问题。

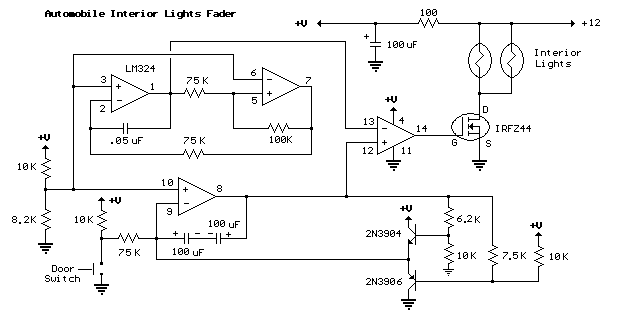

汽车室内灯渐亮渐暗控制器

上面的两个运算放大器(引脚1,2,3和5,6,7)形成一个三角波振荡器运行在大约为700Hz,而较低的运算放大器(引脚8,9,10)产生线性,5个第二斜坡,即向上移动或向下取决于门的开关的位置。两个晶体管以及相关的电阻用来限制斜坡电压稍微小于三角波形的上限和下限。这两个信号(700赫兹。三角波和5个第二斜面)被施加到第四运算放大器(引脚12,13,14),作为一个电压比较器,并产生控制IRFZ44 MOSFET的一个变化的占空比的方波的输入和灯的亮度。5秒的渐变时间可以与75K电阻器连接到门开关进行调节。较大的值会增加时间和一个较小的值会加速这一过程。

当门开关闭合(车门打开)引脚8上的电压慢慢升高超过的三角波产生一个短的占空比输出和一个灯火阑珊的负峰。作为斜坡移动更远正时,三角波的更大百分比会比斜坡电压产生一个更宽的脉冲和更亮的光下。这个过程继续进行,直到斜坡100%以上的三角波的正峰和输出是最大的。当门开关打开时,反向动作发生和灯慢慢淡出。

该IRFZ44不应该需要一个散热片,如果总负荷为50瓦或更小,但MOSFET的温度进行监控,以确保它不会过热。的通态电阻是仅0.028欧姆,以便4安培的电流(48瓦)仅约为100mW的。对于较大的负载,一个小的散热片可以被添加到保持MOSFET的凉爽。
