28个LED时钟定时器

来源 Bowden的爱好电路
浏览
发布时间 2014-03-15

这是一个使用单独的LED来指示小时和分钟一个可编程的时钟定时器电路。12个LED可布置成一个圆圈来表示的12个小时的时钟面和一个额外的12个LED可以被布置在外侧圆,以指示在一小时内每隔5分钟。4个额外的LED被用来指示时间,每次5分钟的时间间隔在1至4分钟。

该电路是由一个小的12.6伏的中心抽头线变压器供电,并在60周期线频率用于时基。变压器是连接在一个全波,中心抽头产生约8.5伏管制DC配置。一个47欧姆的电阻和5.1伏,1瓦齐纳调节的74HCT电路供电。

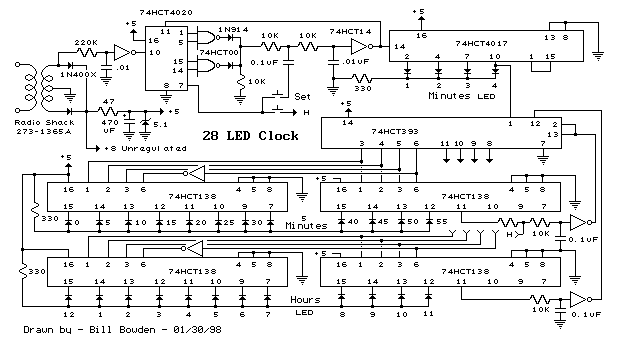

28个LED时钟定时器

一个14级74HCT4020二进制计数器和两个与非门所使用的3600分割的行频产生被用于复位计数器和推进4017十进制计数器一分钟的脉冲。十进制计数器计数分钟从0到4,并重置在第五计数或每5分钟,前进一个双4位二进制计数器(74HCT393)中的一个部分。该4位该计数器,然后由两个74HCT138(3线至8线)解码电路解码成12个输出之一。最显著位被用来在与逆变器一起使用,以选择适当的解码器。在第8计数的MSB低状态被反转,以提供一个高水平,以使该驱动器的第一8个LED的解码器。在数9〜12时,MSB将是高,将选择驱动剩下的4个LED,而禁用其它的解码器解码器。经解码的输出是低的选定和12的LED连接共阳极具有330欧姆的限流电阻到+5伏电源时。第二解码器(引脚11)的第五输出用于复位二进制计数器,使得它计数至11,然后复位至零上12号计数。高复位电平所需的393计数器,所以从最后一个解码器阶段(引脚11)输出低反转用74HCT14六角施密特触发器逆变电路的一个部分。阿10K电阻和0.1uF帽是用来延长复位时间,保证了计数器接收到一个复位信号,比所需的最短时间要长得多。复位信号也被连接到所述第二4位计数器(1/2 74HCT393),它前进小时LED和复位在12小时中以类似的方式的时钟输入端(引脚13)。

设定正确的时间是通过两个手动按钮的饲料4020计数器的Q4阶段(引脚7)到分钟和小时的推进计数器以每秒3.75计数复位电路。较慢的速度可以通过使用Q5或Q6阶段获得的。出于测试目的,你可以使用第1季(9针),将在30推进分钟每秒。

的时间间隔电路(如下所示的时钟)由一个置位/复位触发器从剩下的两个与非门(74HCT00)制成的。所需的时间间隔是由连接六个二极管标记的开始的阳极,停止和AM / PM到适当的解码器输出编程。例如,打开继电器上在7:05 AM和关闭它在上午8:05,您将从一开始部分有一个二极管为代表11小时,第二二极管LED的阴极LED的阴极表示5分钟,第三二极管,以AM导线的CD4013的。停止时间被编程以同样的方式。两个附加按钮被用于手动打开和关闭继电器。低启动和停止信号的共阴极连接被电容耦合到与非门,使得手动按钮可以覆盖恒温5分钟的持续时间。这样,您可以立即复位继电器无需等待5分钟,启动信号消失。

两个电源整流二极管1N400X品种和开关二极管1N914或4148s但任何通用的二极管都可以使用。0.1 uF的电容(原理图上未显示),可能需要接近每个IC的电源引脚。所有部件应该可以从Radio Shack的唯一的例外是74HCT4017十进制计数器,我没有看到列出的。可以使用任一或74HC 74HCT部分,两者之间的唯一区别是,HCT器件的输入切换电平与最坏情况下的TTL逻辑输出兼容。慧聪设备的输入都设置在Vcc的50%,所以从边际TTL逻辑输出驱动时,他们可能无法正常工作。您可以使用常规的4017替代74HCT4017,但输出电流会低得多(小于1mA)和4个额外的晶体管将被要求来驱动LED。如果没有缓冲晶体管,你可以使用一个10K的电阻来代替330和LED将是可见的,但非常昏暗。

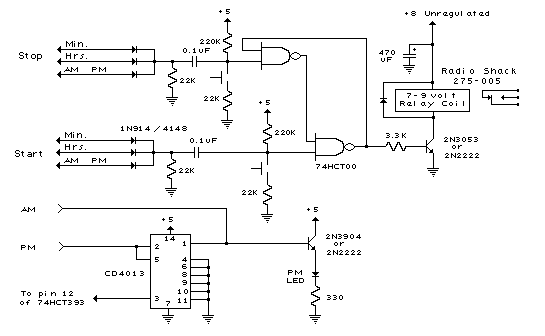

时间间隔继电器电路
为时钟电路上面

28个LED时钟定时器
