从9伏电池产生5伏负电压

来源 Bowden的爱好电路
浏览
发布时间 2014-03-15

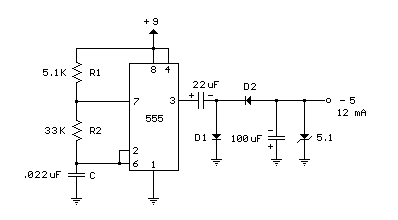

555定时器可以用来产生一个方波,以产生一个相对于电池负极端子的负电压。

当555定时器输出引脚3变为正电压约8伏,通过二极管(D1)给22 uF的电容充电。当输出切换到地面,22 uF电容通过第二个二极管(D2)在100 uF的电容两端产生相对于地面的负电压。负电压会达到约-7伏特,但由于5.1伏的齐纳二极管,其作为调节器限制到5.1伏特。不连接齐纳二极管,电路的电流大约为6毫安,连接则约18毫安。输出电流可用于大约为12毫安的负载。

一个额外的5.1伏的齐纳二极管和330欧姆的电阻可用于调节9伏电压下降到5伏特,供给12毫安的负载。如此形成对称的正负5V电源,总电流消耗将在30毫安。

从9伏电池产生5伏负电压
