利用工频变压器的DC到DC转换器

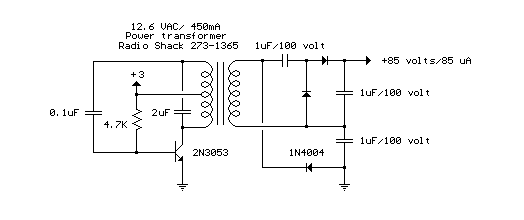

下面的电路是使用一个标准的12伏交流中心抽头变压器作为间歇振荡器的DC到DC转换器。

该电路的效率不是很高，但会产生很高的电压为低功耗应用使用。

输入的电池电压通过变压器提升约10倍，并进一步通过三倍电压整流获得更高电压，包括三个电容器和二极管连接到变压器的高压侧。

该电路的电流大约为40毫安，一对一号碱性电池应该运行约200小时。较高的电压可通过降低4.7K偏置电阻来获得。
