60年代设计的120V交流灯调光器

来源 Bowden的爱好电路
浏览
发布时间 2014-03-17

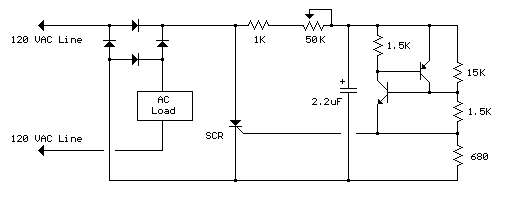

下方的全波相位控制电路被发现在1969年的书一个RCA电源电路。

负载被放置在AC线和四个二极管提供一个全波整流电压到一个SCR的阳极。两个小信号晶体管被连接成触发器在可控硅控制极,使得当在2.2uF的电容器上的电压达到大约8伏时,晶体管将导通并触发可控硅导通。

从每个半周期的开始时间延迟到可控硅开关上的点是由50K电阻器调节,其调节充电到8伏所需的2UF电容器的时间进行控制。随着电阻的降低,时间缩短​​,可控硅导通时间增加,输出的脉冲占空比增加,平均电压上升。

50K电位器调整到最小电阻时,电压升高至约40伏可控硅即触发,控制角约15度。为了减小这一电压差,15K电阻可以减小,但会提高可调整的最小输出电压,反之亦然。

要小心,不要触摸电路,它连接到AC线。

60年代设计的120V交流灯调光器

标签: 调光器, 可控硅
