单稳态触发器

来源 Bowden的爱好电路
浏览
发布时间 2014-03-17

单稳态触发器,有时称为“单脉冲”是用于在每次触发时产生一个单脉冲。它可以用来去抖一个机械开关,以便每个开关闭合时只有一个上升沿和一个下降沿,或以产生用于定时应用的延迟。

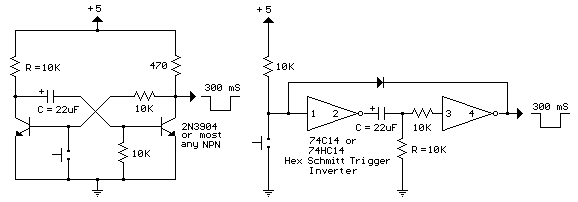

在分立电路,左晶体管正常进行而右侧是关闭的。按下导通的晶体管基极的开关,使它关闭,这将导致集电极电压上升。集电极电压上升时,电容开始通过相反的晶体管的基极充电,使其导通或产生一个低态输出。低输出状态保持左侧晶体管关断,直到电容电流低于保持晶体管饱和的基极电流。当输出侧开始关闭时,电压上升导致左晶体管返回到它的导通状态,从而降低了它的集电极电压使电容器放电通过10K电阻器(发射极到基极)。该电路然后保持在一个稳定的状态,直到下一个输入。

在右侧的单触发电路是由定时电容连接的两个逻辑反相器。当开关闭合或输入变为负时,电容器充电通过电阻产生初始高电平的输入端产生一个低输出状态的第二逆变器。低输出状态连接到输入端通过一个二极管,维持一个低输入后开关已经打开,直到电压低于1/2工作电压引脚3而在此时,输出和输入回波到高的状态。该电容器然后通过电阻(R)的放电和电路保持在一个稳定的状态,直到下一个输入到达。10K电阻串联在变频器输入端(引脚3)降低了放电电流通过输入保护二极管。这个电阻可以不需要具有较小的电容值。

单稳态触发器

注:这些电路没有重新触发的,输出的持续时间会比正常时间缩短,如果之前的时间电容器放电,需要大约相同的时间量作为输出的电路被触发。重触发的电路,555时,或74123(TTL)或74HC123(CMOS)电路都可以使用。
