555定时器单稳态触发电路

来源 Bowden的爱好电路
浏览
发布时间 2014-03-18

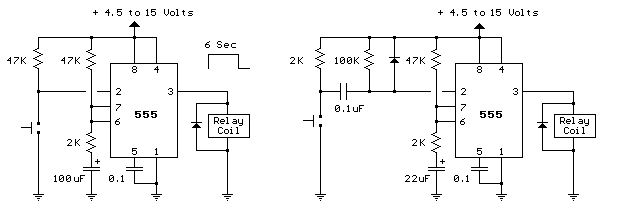

下面的两个电路示出了使用555芯片构建的单稳态电路,按下按钮后继电器吸合,且在预定的时间后关闭。在左侧的电路可用于较长的时间周期,只有按钮被释放后继电器才会关闭。需要更短的时间,电容器可以被用来隔离开关,以便只有开关闭合初始发送一个短时触发信号给555芯片,且按钮释放与否不影响继电器关闭。

555定时器单稳态触发电路

在空闲状态时,在引脚3的输出将是低电平,继电器关闭。触发输入(引脚2)为高电平。当按钮被按下,0.1uF的电容给引脚2输入触发信号,使引脚2的电压在几毫秒内变为低电平。这将触发555集成电路,并启动定时周期。在引脚3立即输出接近电源电压(12伏电源约10.4伏)的高电平,并保持在这一水平,直到22 uF的定时电容充电至约电源电压的2/3,大约1秒。大部分12伏的继电器将运行在10.4伏,如果不是,则电源电压可提高到13.5左右来补偿。555输出将提供高达200mA的电流,所以继电器可被替换为一个小灯,门铃,或其他负载,需要小于200mA。当按钮被释放时,0.1uF电容通过100K和2K电阻放电。跨越100K电阻的二极管防止放电时引脚2电压升高超过电源电压的上限。2K的电阻串联在22UF电容限制从定时器引脚7的放电电流。该电阻可能没有必要,但它是一个好主意,跨越放电开关触点或晶体管电容时限制电流。
