CMOS型触发器CD4013控制继电器

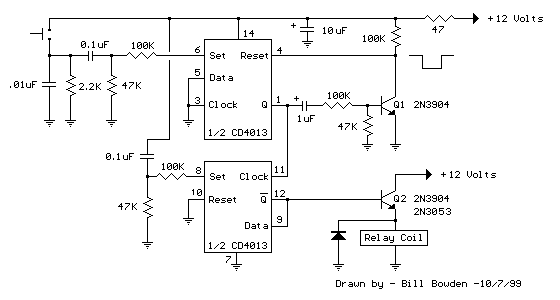

下面的电路采用CMOS双D触发器（CD4013），用瞬时按钮切换继电器或其他负荷。一些按钮可被并行连接，以从多个位置控制继电器。

从按钮取得的触发电压通过一个小（0.1uF的）电容器耦合。来自Q（引脚1）输出高电平由上部晶体管反相，提供一个约400毫秒低电平的复位电平到复位引脚，在此之后，复位引脚返回到高电平状态并复位触发器。下触发器部被配置为触发操作和时钟线的上升沿或在同一时间作为上触发器移动到与设定条件改变状态。开关去抖由于短持续时间相对设置的信号与持续时间长的电路被复位之前。在Q或输出端Q将仅提供约2毫安电流，所以缓冲晶体管或功率MOSFET是需要驱动继电器线圈，或指示灯或其它负载。一个2N3904或几乎所有的小信号NPN晶体管可用于250欧姆以上的继电器线圈电阻。一个2N3053或中等功率（500 Ma）的晶体管应使用低于250欧姆的线圈电阻。47欧姆的电阻和10uF电容用来从电源去耦电路，并过滤掉任何时间短噪声信号可能存在​​。RC网络（.1/47K）在SET线（引脚8）作为一个上电复位，以确保当电路电源首次应用于去激活继电器。

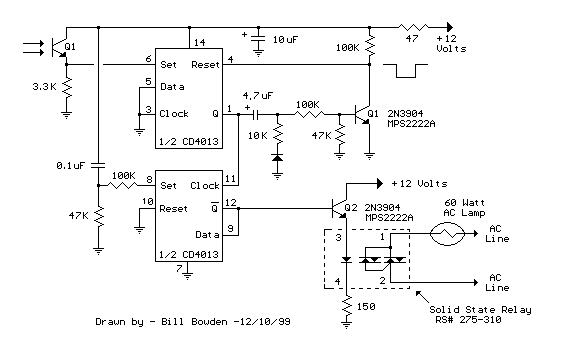

下面的电路是类似上面的一个，但可以用红外光来切换继电器，而不是一个按钮。红外光敏晶体管Q1连接到置位输入端（引脚6），当接收到红外光时继电器将动作。复位时间大约是半秒。10K电阻和二极管为4.7uF电容提供更快的放电路径，该电路可在小于1秒内切换。3K电阻串联光电晶体管可能需要进行调整以获得最佳性能。所示的继电器是一种固态品种，在低于3安培的应用到与灯或其他电阻性负载。一个机械继电器，也可用于所示电路。
