电源质量入门
概观
电脑和其他敏感设备的整个生产和办公环境的扩散已培育需要设计建筑物的电气系统，着眼于电能质量问题。 已经有不少关于诊断的现有结构的电能质量问题和修复后，这些问题都体现了自己的书籍和文章。
这个演讲的主要焦点将是被推荐为新的或翻新的结构设计的一部分布线和接地技术和做法。 这些做法有助于防止摆在首位出现的电能质量问题，或降低它们的作用，以自己不显著的地步。
什么是电能质量
术语“电能质量”意味着不同的事情不同的人。 一个定义为相对频率和输入电源偏离习惯，稳定，60赫兹，电压或电流的正弦波形的供给到电气设备的严重性。 这些偏差可能会影响设备的安全和可靠运行，如计算机。
因此，虽然不具有测定的严格基础上，诸如“差的功率质量”通常的意思是从在电源规范足以偏差引起设备误操作或过早失效。 “良好的功率质量”，反之，意味着有这样的偏差或操作错误的低的水平。
因为这种偏差的敏感度变化从一台设备到另一台，有什么可被视为穷人的电能质量，以一台设备可能是完全可以接受的电能质量到另一个。
可怜的电能质量影响的计算机和基于计算机的设备，现在这样无处不在的可靠运行。 往往比设备上的物理效应更重要的是生产率从计算机设备故障，误计算和停机时间所造成的损失。 事实上，据估计，总成本为这个失去生产力的美国企业是一个惊人的$ 15-30十亿每年。 最近的一项调查显示，电子源表示，虽然大部分受访者没有计算其年度损失的成本，由于电能质量（或可能甚至错误地归因电能质量故障软件或硬件原因），那些做报告的大约三分之一亏损数字表示，每超过每年100万美元1 。
在同一建筑物内的建筑物的电能质量问题，绝大多数起源。 电气和电子工程师协会（IEEE）学会，各政府机构和其他组织一直在研究这些问题，并影响了好几年。 其结果是，他们已经发出设计指引和建议是众所周知的大大降低，如果不消除，电能质量相关问题的发生率和严重程度的做法。
在许多情况下，简单地安装增强的电气系统和更好的接地系统将防止（或固化）的问题。 许多本文档中探讨了简单的技术是相对便宜，安装施工过程中，或在大型建筑装修。 此外，由于建筑物内使用某个特定的建筑物或区域，可能有很大的不同，多年来，该建议基础设施的改善将有助于使建筑随着时间的推移更加有用，尽管变化的租户，最终用途或设备。
十多年前，一些制造商和电气设计师可以想像电脑的水平，我们今天发现在每一个类型的建筑物。 谁能够预见到个人电脑的每个办公桌上？ 商务电脑是位于特殊的“电脑室”的大型机器。 照明灯具有低谐波输出。 电话是硬连接。 汽车只能在他们的设计速度运行。 在家里的办公室是一个罕见的。 激光打印机是少见。 并且，考虑到这一切，谁又能预知未来对于电子持有？
一般来说，按照一般熟知的公式，电气负载给予每建筑面积可以预期的，过去几十年的设计是合理的设计保证了充足的电力装置可望成为建筑的需求和它的居住者井到未来。 有很少需要关心的谐波，或瞬变。 但时间，进度，和微计算机化继续前进。
多久电能质量问题产生的呢？ 根据112位点不同的位置，大小和类型，通过Neceda，WI的国家电力进行的一项研究表明，平均每个网站拥有每月106干扰事件，最差的位置有超过4,000名此类事件2 。 大多数中断出现在随机的，难以复制的方式，如PC，锁定了，在PBX的呼叫丢失或电机失败过早。
按照电力科学研究院，多达80％的电能质量问题涉及到线路或接地，不足3这样一些电能质量问题如下检查，特别是重点将放在接线和接地。
什么是电气接地
术语“接地”指的是在地球，或者提供到位的地球，一个大的身体。 “接地”的术语，这时，是指其中的一个元素是故意连接到“地”的系统。 英国使用的术语“大地”和“接地”，而不是“地”和“接地”，这或许是比较合适的，但是本出版物将使用美国的惯例，因为地面引用的条款出现在整个文学和美国码。
电气系统不需要接地的功能，而事实上并不是所有的电气系统接地。 但提到在谈及电力系统的电压通常是电压相对于地面。 地面，因此，代表基准点，或零电位点，这是所有其他电压参考。 事实上，随着电脑化设备与其他设备进行通信，零基准电压是正常运行的关键。
地（大地）的话，是个不错的选择，因为在零参考点在大多数情况下，因为它包围着我们无处不在。 当一个人站立在地面上，一个人的身体是约在地上的电压电势。 如果该建筑物的金属框架，建筑结构，或水配管（如金属）的金属成分，是约在地电位。
在大多数情况下，电气服务安装在过去的几十年中大多数建筑物的“接地”。 有许多例外。 不论是否给定的电力服务到建筑物被“停飞” -也就是说，通过一个低阻抗连接到“地”故意连接-由美国国家电气规范©（NEC）的规则确定4和电动工具服务设施。
为什么接地系统的首选？
接地电气系统的主要目的是为了保护人员和财产，如果一个故障（短路）发生上述情况。 简单来说，如果不接地电力服务的三大热点腿（相位）变成接地，有意或无意，没有任何反应。 无断路器跳闸，没有设备停止运行。 不接地的电力系统在20世纪上半叶的工业建筑物是流行的正是该电机驱动的负载，这是最常见的时候，将不是简单的因为短暂停留的原因。
但这种类型的系统的一个后果是，它有可能为一台设备的帧变成带电在地面以上部分的电压，并呈现为人员谁可以触及该结构的设备和接地元件有电击的危险同时。
接地系统的第二个目的是提供一种控制的低阻抗路径为雷击引起的电流流至接地无害。
本文档中的假设是安装符合国家电气规范©（NEC）接地的服务。 还有一些情况下，这种做法是不可取的，和NEC提供这些异常。
敏感的电子设备
此前，在办公室和家庭环境的个人电脑的扩散进行了讨论。 这说明确实是一个隐喻的所有微处理器控制设备的整个商业和生产环境中发现的增殖。 今天，大多数的工厂环境是由电脑控制。
同时这些敏感设备的普及，设备本身一直在发生变化的方式，使他们对权力违规行为更加敏感。 运行速度不断增加（在无线电频率范围内），从而使电路更容易（和发射）的电磁干扰。 电路已小型化，具有在电路板上的相邻导体之间的空间较小，增加的易感性的过电压，并且增加相邻信道干扰。 微处理器芯片本身已经变得更小，更密集。 这减少了散热，并使其不太可靠。 工作电压，并有继续下降至允许这种小型化。 数字“1”可以在3.5附近 - 5.0伏或更小，并在0范围内的“0” - 1.5伏。因此，从瞬态工况较小的过电压可能会导致操作错误。
这是很容易看到的地方，以保持瞬态过电压和高次谐波远离微电路变得非常重要。
作为这种持续小型化正在发生，新型电源的开发，提供了巨大的重量和成分的积蓄，一个必要的步骤，以更小，重量更轻，成本更低的计算机发展。这是“开关模式”电源，以进行更详细稍后讨论。
其中设备的类型既可以导致电能质量问题，而且也容易受到它们分别是：
- 不间断电源
- 变频驱动器
- 电池充电器
- 大型电动机启动过程中
- 电子调光系统
- 照明镇流器（特别是电子）
- 电弧焊机，等弧装置
- 医疗设备，如核磁共振和X光机
这个列表包括设备，打破平滑正弦波成阶梯状递增，为下游装置的控制，通过改变输出的电压或频率。
弧操作的设备，包括通用的“通用”电机电刷，电弧焊机，甚至电弧放电照明（荧光灯或HID）可以是电磁干扰较强的来源。 （电弧本身含有丰富的所有频率的能量。 ）这种干扰可以被拾起屏蔽不当或不正确的接地布线，然后传导到敏感的设备。
傅立叶分析（如果你还记得你的微积分）告诉我们，一波任何形状都可以通过定义不同频率和振幅的正弦波的组合来创建。很简单地说，数学告诉我们，方波和准方波，这是开关电源和变频驱动器的输出，包含正弦波的元素。但是，而不是仅仅在基本60赫兹的正弦波，这些方波也包含许多高频分量，即谐波（倍数） 60赫兹的基本原理，以及钉组件是瞬态过电压。这些谐波会导致电路和中性和数字逻辑可能的误操作的加热。此外，方波或棘前缘行为就像一个高频（射频）的正弦波，并可以被误认为此类。
在开关模式电源
从历史上看，需要DC （直流）到操作（因为所有的电子电路做）装置有沉重和庞大的电源供应器通常有一个降压变压器供给的低电压的半波（简单的二极管）或全波（桥）整流器。该电源为重，体积大，而且效率非常低。
最近（在过去的十年左右），部分原因是需要更轻的重量和更高的效率，“切换模式”电源的开发。 开关型电源有一个全波桥式整流器（BR1中图），直接连接到输入的120伏交流电源线。
开关电路绘制储存的能量从电容C1的短脉冲（因此准方波）的变压器（TR在图中）发送的现在脉冲直流之前。 变压器是目前经营上的高频率，脉冲直流电，而不是历史上使用60赫兹交流电。 这种变化在操作使变压器可以做得更小和更轻的比可能在60赫兹，120伏的版本。 因此，整体供电效率大大提高，从在标准电源约50％，为开关模式型约占80％。

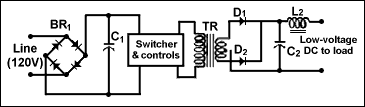

图1：开关电源的原理框图5
设备现在可以被做得更小，更轻。 功耗降低，电池便携机型可以持续更长的时间。 但并非没有缺点。 因为输出的脉冲性质，它包含了一个相当高的水平的谐波，可以流回出到配电系统，以及其他设备，甚至布线本身产生不利影响。
非线性对三相系统的影响
谐波和瞬态产生的净结果是可能的误动作敏感的电子设备，以及相位和特别是中性导体过热。 这是如何发生的呢？
在一个平衡三相电路（每相等于线性负载），与各相的平滑60赫兹正弦波电压下工作时，中性进行三相电流，这是零的矢量和。 但如果相导线或更多的是还背着显著电流的谐波频率（60赫兹根本的倍数），他们可能不被向量加法取消，但可能会增加中性。 标准的测试仪器甚至无法测量它们。
如果谐波电流是正弦波，我们发现数学的偶数倍取消。 但是奇数倍，因为它们是同相的，是附加的，并出现在中性，在那里它们可能会导致过热。 在中性电流实际上可以比在相导体中的任何一个为高。 （事实上火灾已被报道，由于谐波）如果基波或谐波是非正弦的，例如方波可通过脉冲电源，数学分析变得非常困难造成的。
相线本身现在可以携带一个正弦或非正弦60Hz的基波，加非正弦，高频，脉冲电流，这可能会导致相导线过热。 所预测的欧姆定律，这些扭曲的电流会导致失真电压波形在建筑物的布线系统，它可以反过来，在其他设备造成的设备故障。 因此，我们有一种情况，有些设备是创建能够影响其它设备的建设问题。
技术，帮助
有各种各样的技术，可以帮助预防或减轻电力质量差的影响。 最简单涉及了更好的电气设计和安装一些额外的布线。 这些技术是廉价的安装，特别是当建筑物正在经历结构，并且它们也可在改造成本效益。
电力质量差的最严重的后果，常常，是不是很可能被损坏的物理硬件，而是数据丢失，生产力下降和成本高昂的停机时间。 像大多数的疾病，他们更容易和更便宜，以防止比诊断和治疗。
下面的大多数技术是当前的IEEE的一部分建议的做法，并包含在IEEE标准1100至1992年和/或标准142-1991 6 。 不幸的是，他们没有任何所需代码的一部分，虽然其中一些是应该的，因为安全性可能会受到影响在某些情况下。
谐波
双尺寸中立，或每相独立中立
在楼宇布线谐波的来源已经讨论过了。 谐波是不是设备故障的不便或来源等等。 它们可能是一个严重的安全问题。 幸运的是，他们可以很容易地通过使用双大小的中性处理，所推荐的前计算机和商业设备制造商协会（CBEMA），现在的信息技术工业委员会。 可替换地，单独的中性粒子可以用于每相导线。 至少一个电缆制造商在一个类型AC或MC电缆过大或额外的中性导体内置。 尺寸过大中性的额外成本是最小的。 和所提供的安全将功能，即使有一些影响所涉及的频率的设备的变化。

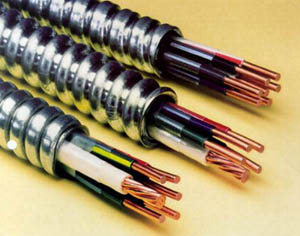

三种配置MC型电缆 三种配置MC型电缆。 上图：三相导线每相独立的中立。 中东：三相导线芯（12计）与双大小中性（8计白线）。 下图：三相导线芯，双大小中立的，孤立的接地导体（绿色与黄色条纹）。 请注意，所有三个版本包括一个绿色的设备接地导线。 7
谐波滤波器
过滤器是有时最具成本效益的现有结构，其中重新布线困难或昂贵。 该过滤器是用来阻止或陷阱违规的电流，减少对布线的谐波负载。 但该过滤器设计取决于它被安装在其上的设备上，也可以是无效的，如果该特定的设备被改变。 滤波特性需要仔细设计，对于一个给定的安装，并寻求专业的设计意见，建议。 过滤器也对每个千伏安基础相当昂贵。
屏蔽隔离变压器
屏蔽隔离变压器滤波的减少馈通从源或负载谐波频率的设备。 他们在那里已经遇到电源问题，一个可行的改造技术，但也每千伏安相当昂贵。
K级变压器
K级变压器已加强的导体，有时冷却到安全处理谐波负载。 另外，标准的变压器有时降额允许由于谐波的额外加热。 根据所遇到的条件下，只有50％的铭牌额定负荷极限是观察。 这可能是足以处理谐波，但有效降低了变压器的效率。 仔细比较的K级与降额标准变压器的相对成本应作出。
谐波额定断路器和面板
过热是由于谐波是这里的危险，并在这些元素中使用强化的部件提供保护。 中性母线额定应双倍的相电流。
一般接线
敏感电子负载来自其他设备的分离
一个专门的“电脑”电路在每个办公室是一个好主意，至少到分支电路板。 一个更好的想法，在某些情况下需要的，是对敏感设备从不同的分支电路由单独的配电板所产生的，从独立馈电线返回到主服务入口送入供电。
在中性和接地导体必须分开也。 一个专用电路是指单独的相线，一个独立的中立的，一个独立的接地导线，在其自己单独的金属导管中，回源。 见导管的部分（下图）的进一步讨论。
避免敏感的设备在同一线路，甚至配电板，电机负载。 这些设备为激光打印机，复印机和传真机应分开存放电脑。

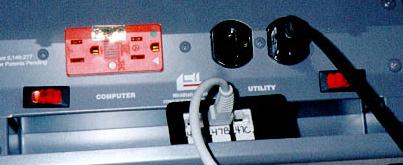

一个欠桌面安装插座 一个欠桌面安装插座一个独立的，明确标示，桔黄色的“计算机”插座，以及一般的棕色色“工具”插座。 此装置是由两个独立的电路（从单独的面板）供给，并具有瞬态电压浪涌抑制内置。 8
每个电路插座的数量有限
每个电路三到六个月网点建议，而不是在一个20安培电路允许通过代码的13。 这将最大限度地减少敏感设备共享电路的数量和种类，往往会最小化电压降（稍后讨论），最小化的机会相互作用，并留有一定的空间，后面生长或设备的变更。
金属软管
金属导管，正确接地，提供了从RF能量导体的屏蔽。 但是，不要省略接地导体（绿色绝缘铜线），而与管道材料。 这是需要的安全性，以及保证连续的，低阻抗接地路径的。 接地导线运行的金属导管内，不在外面。
所有的连接应恰当地提出和维护，以避免射频可能的整改可怜的关节。 腐蚀与关节松动需要定期维护计划加以解决，以确保低阻抗的电气连续性在所有管道接头。
根据IEEE 142标准（绿皮书），刚性钢导管提供了更好的性能作为接地导体比铝，如果不使用一个单独的铜接地导体。 但是，最好的建议是要始终使用一个单独的，全尺寸的铜接地导体，不论管道材料，由于腐蚀和松动的关注。
电压降
虽然NEC允许最多在分支电路3％的电压降，推荐的做法是设计为不超过满负荷的分支电路馈送敏感设备1％的电压降更多。 馈线的电压降应不超过2％。
这意味着导体计应经常会比需要的代码最低较大。 但更大的导线计一个附带的好处是，更大的导体经常保存足够的能量，由于其较低的电阻，以弥补较高的初始成本，具有投资回收期短。 铜发展协会有限公司对升迁导体，以节省能源，可应要求提供免费的信息。
在计算的电压降要考虑的另一个因素是峰值因数（峰值到波形状的平均值的比率。）在一个正弦波，波峰因数是1.414（ 2的平方根 ），和大多数表，公式和代码都是基于这个共同的传统波形。 但一个非正弦波形，包含谐波和不规则的形状，可有3个，4个或以上的波峰因数。
因此，在电流的峰值的电压降可能是几倍高于通常来自正弦情况下预期。 的问题是，电流的值来计算所述电压降，以及在较高的谐波频率电路的阻抗值时采用。 一个工程师已经建议使用三或四次所连接的设备的铭牌负载考虑到这一点提高峰值因数，并补偿了趋肤效应和电流的较高频率分量可能存在的更高的感抗。 可能不需要在大多数情况下，保守的这种程度，但谨慎会建议相导线不会被加载到其公布的载流量限制。
大型化的导体以外所需的负荷量测表，并结合在1％的设计压降限制的组合，应该排除在分支电路中过量的电压降在大多数情况下。 再次，这是多余的材料是施工时的整体安装成本的廉价的一部分的情况。
导体材料有问题的连接，这可能会造成电压波动在温和的情况下，在极端情况下发生灾难性故障的机会，是减少与使用铜导线。 铜是针对所有其他导体材料的测量，并有很好的理由的标准导体金属。 它具有给定大小的计电阻较低。 这意味着小片和管道的尺寸对于给定的负载要求。 氧化铜是一个比较好的导体，而三氧化二铝是一种绝缘体。 不需要特殊的安装注意事项，并在使用铜时降低了维护要求。 不需要特殊缓蚀剂。 由于其卓越的连接性能，有一个电源质量相关的故障的风险较小。
接地注意事项
金属外壳
括住电导体，或有可能成为带电的故障或静电放电事件的所有金属物品，应有效接地，以提供人员的安全，以及设备的性能。 最好是使用直接接地的交流供电系统。
全金属外壳，电缆管道，设备接地导体和接地的接地电极应牢固地连接在一起成一个连续的电气连接系统。 所有建筑结构钢应该结合成一个单一的导电块，并连接到所需的电服务地在服务入口，以及该设备的接地导体系统和所述金属冷水系统。 地按照NEC的第250条。
孤立的理由（IG）
隔离接地是一个松散定义的技术，试图降低“噪音”，通过设备接地导线进入敏感设备的机会。 在IG布线使用的确切方法略有不同，因个别情况，并没有定义的标准方法。
在一个典型的分支电路，该设备的接地导体通过接地导体的螺钉与安装支架（安装带），以及以绿色接地导体为该电路的连接，连接到金属出线盒。 它再被连接到金属配电盘外壳，其中分支电路起源。 还有，它可以从相邻电路共用配电盘拾取噪声。
在一个中空容器的情况下，通常橙色，并确定了其面临的橙色三角形符号，接地引脚没有电气连接到设备枷锁，所以没有连接到金属出线盒。 据，因此，从绿色线接地“隔离”。 一个单独的导线，绿色，带黄色条纹，从插座的绝缘接地插脚运行与电路导体，其余的配电盘，但通常是没有连接到金属外壳（图4）。 在一些情况下，隔离可能在这里终止。 相反，它是绝缘的，一路过关斩将到服务设备的接地母线或单独导出系统，即一个隔离变压器的接地连接。
在许多设计师的意见，对IG接线方法有时有助于减少电能质量问题，有时它使事情变得更糟！ 因此，可以考虑安装IG导体，如果需要可以使用，但尝试恢复到一个坚实的基础方法，如果证实优越。

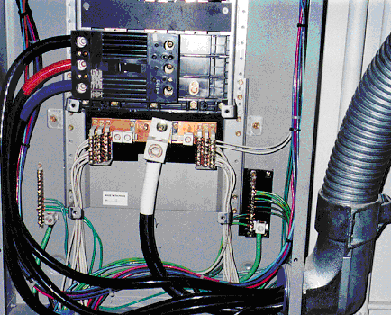

图4。一个“敏感负荷”配电盘。 注意隔离接地导线（黄绿条纹）安装在靠近右下角的绝缘板，同时标配“实”接地导体（只绿色）连接到总线直接安装在金属机壳，靠近左下方。 该面板还采用了200％额定中性母线，并增加了一倍大小的馈线中性导体。 所有接线是铜的无故障连接性。 9
接地环
掩埋外部接地环是一种技术，以帮助实现从建筑物的接地系统的低阻抗地球本身，以及一个方便的途径来连接从建筑物领先的各种理由。 一种建议的方法是埋一裸铜导体（最小计允许尽可能小＃2 AWG，但4/0和250 kcmil尺寸更经常指定，500 kcmil有时使用），在下面的深度霜线（36“-42”在美国大部分地区）。 较大的应变计增加的接触面积，从而有助于降低阻力。 环设在一个战壕几英尺从建筑的足迹偏移，并完全包围结构。 地面增强回填材料（膨润土，天然粘土材料，或其它专有的材料）可被用于增强接地的导电性。
这个埋藏环连接的建筑钢材，防雷引下线，接地电极系统，任何金属管道系统穿越它的路径，以及存在的任何其他接地电极。
有时候，地面环进一步由垂直接地棒补充。 在某大型研究型大学使用的设计，例如，三重研磨棒放置在大楼的每个角落，有时三重接地棒的中点为辅，结合袒露500 kcmil铜导体，在36-40“深度，围绕每一个新建筑。（只要网站是开放的，挖战壕，以及就处所人员，这是毫无道理吝啬的接地导体。）这所大学是一个长期的业主/使用人的例子，在它的情况下，使用特定的建筑物可能在过去几十年改变。为了什么据估计建筑成本的额外的1-2％（包括增强中性，额外的电路，超强的接地和这里的许多其他建议）他们是保证电力系统将满足他们的需求到未来，而不需要挖掘或其他昂贵的改造，可以是昂贵或不可能在他们的城市校园环境。
接地电阻
接地电阻应在安装时进行检查，使用接地电阻检查（如兆欧表®），并定期检查了一遍，这取决于遇到的经验，每年或每半年一次。 显著的变化读数需要进一步调查，以引起和需要采取纠正措施。
尽管国家电气规范暗指的25欧姆或更小的“期望”接地电阻，该标准是基于地面阻力水平视为足以造成过电流装置（断路器）故障状态下跳闸。 敏感电子设备的正确操作是不是考虑守则。 事实上，如果25欧姆一级是第一个没有实现，该代码允许安装放置第二接地棒，也没有进一步的检查，并停在那里。 由此产生的接地电阻可能是100欧姆，200欧姆，或什么的。
许多电话和电信公司指定的5欧姆或更小的接地电阻。 没有一个数字，这将保证所有设备的无故障运行，但在一般情况下，这个数字越低越好，用10欧姆或更小是对大多数土壤条件的合理靶标。 在施工阶段，而该网站是挖掘和人员都在现场，这是审慎和经济最好的安装接地电极系统可能的站点。
接地深度
哪里有房地产与不足，或不寻常的高电阻接地的条件下工作，深深理由可能是必需的。 长铜管式接地棒，有时几十或几百英尺长，在导孔，是不是闻所未闻的，在极少数情况下。 在山顶的位置，例如，为了实现目标接地电阻值，它可能会更经济地生了一个深层地下水，而不是摊开浅层地系统在岩石地形和陡峭的山坡。
一般来说，更深接地棒比浅棒更有效，所以一个20英尺杆优选为10脚杆等， 如图5所示，电阻迅速落杆长度的增加，由于更稳定的温度，并在升高的湿气较低的深处。
电极间距也很重要。 一般的经验法则是，多棒应相隔至少两次1杆的长度。 也就是说，2个10英尺杆应置于距离不要超过二十英尺。

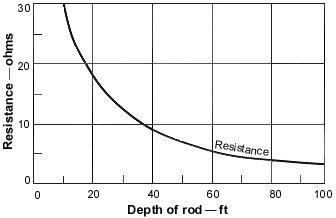

图5显示接地电阻变化的非linerly与杆深度近似值。 10
闪电
防雷保护系统简单来说，如果接地闪电看到“阻力最小的路径”的一部分，是通过你的线路或设备，这是它会流入。 闪电会产生非常高的电流，很短的时间间隔，但足以引起火灾或破坏甚至微型英里远。 接闪器，或俗称避雷针的想法，可以追溯到本杰明·富兰克林。 的目的是提供一种方便，控制点为闪电求取，然后安全地进行接地。 提供电阻最小的路径，重计铜线应采用在领导和引下线。
防雷系统的接地引下线配合直接到环地面以上所述，或其他接地电极系统，以及所有建筑钢材和电力服务的理由。 使用重计的铜导线，以减少阻抗。
详细的设计考虑包括防雷系统被发现在美国国家防火协会的代码＃780， 代码为防雷击保护 。
结论
按照上述建议，电力质量问题的几率降至最低。 在施工期间或大型翻新，当建筑物外露，工人正在现场，额外的材料或更大导体的成本是最小的。 可节省的生产损失和停机时间，使这些预防措施，良好的投资。
在电能质量问题在现有设施中遇到的情况下，认真研究将是必要的，以确定最佳的行动路线。解决方案可能是简单的移动分支电路，一些轻微的重新布线，或额外分支电路之间的一些负载。在某些情况下安装的屏蔽隔离变压器或谐波过滤器可能是最好的行动路线。在困难的情况下，建议专业的工程服务。
环理由，加上垂直杆，被推荐用于新的建设。他们通常是不实际的改造，特别是在城市地区或有空间有限。在这些改造情况下，最好的解决方案可能是一个漫长的垂直接地棒或化学辅助接地棒（或棒） 。确保放置在地球上的任何化学物质或回填材料符合环保要求，并经组织，例如美国国家卫生基金会和国家有关环保机构。
在诊断测试时，一定要使用能够准确测量谐波频率（通常被称为“真有效值仪表」 ）的测试仪器。
对电能质量的附加信息，包括信息源的书目和谐波的视频，可从铜发展协会有限公司通过调用1-800-CDA-DATA ，或访问我们的网站，电能质量和电能质量Pulications节） 。
电能质量问题常常可以通过精心设计建筑系统完全避免。在现有的建筑物，它们有时缓解，或通过简单的，往往价格低廉，变化淘汰。
