差分放大器,用于同一个电流分流使用

几个小电路,差分放大器和光检测器

差动放大器可以用来读取电流分路。
该电阻应密切配合,以具有良好的共模抑制。

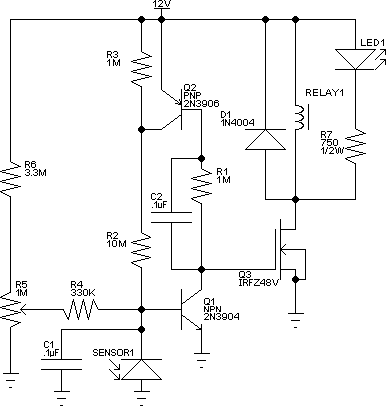

光电探测器带施密特触发器

几个小电路,差分放大器和光检测器

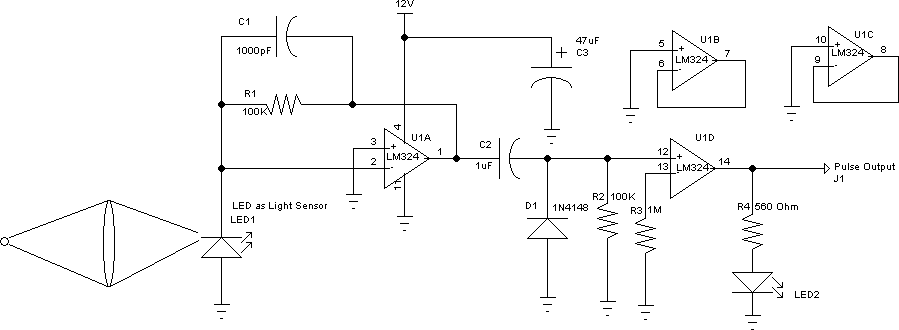

脉冲光检测器

几个小电路,差分放大器和光检测器

这个脉冲光检测器使用LED作为光传感器,可以检测从LED灯源发出的脉冲光。

虽然我已经测试过这个电路,但应用在特定电路有可能需要一些变化。

光传感器安装在一节圆管中并安装一个小透镜,可以增加灵敏度和消除不必要的光线进入。

使用相同颜色的LED作为传感器和指示灯更加容易被检测到。
