半球型光电开关 光源方向检测器

来源 redrok
浏览
发布时间 2014-05-01

半球型光电开关 光源方向检测器

半球型光电开关 光源方向检测器

这个光传感器电路是通过寻找一对传感器之间的平衡点,有点不同于大多数光传感器的工作原理。

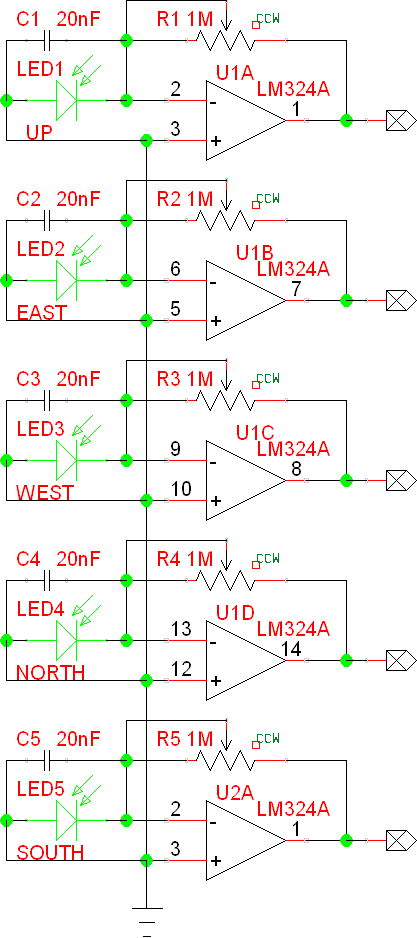

该电路有5个传感器,旨在5个方向,大概东,西,北,南,和向上。
每个电路都有一个LED设置为光电流源(光电传感器)。线性光照射到LED上它们将获得相同比例的电流,LM324输出电压保持到接近0伏。

LED受到光照射时就会试图把反相输入端到地变为负电压。运算放大器将输出电压足够高,产生足够的电流,等于LED的光电流,在反馈电阻这一点。输出电压与光电流成正比。

对于一个给定光强度的光电流是依赖于光进入垂直于传感器的角度的余弦值,0°= 100%或90°= 0%。通过测定5个输出可以确定方向的方位角。
