差分温度控制器三种电路

来源 redrok
浏览
发布时间 2014-05-01

差分温度控制器

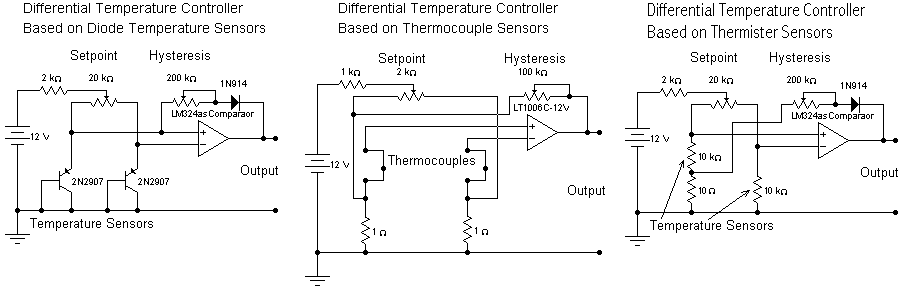

下面是三种差分温度控制器电路图,电路使用LM324或LT1006C集成电路。温度传感器可以是三极管、热电偶和热敏电阻,三极管温度传感器采用2N2907A。

差分温度控制器三种电路

该LM324的电路容易驱动3.5A 24VDC固态继电器,CN024D05。
该2N2907A是一个金属壳的PNP晶体管,其特别适合于用作温度传感器,金属壳体与内部硅芯片具有良好的热传导。金属外壳是密封的,并且连接到集电极上。

温度控制器实物图

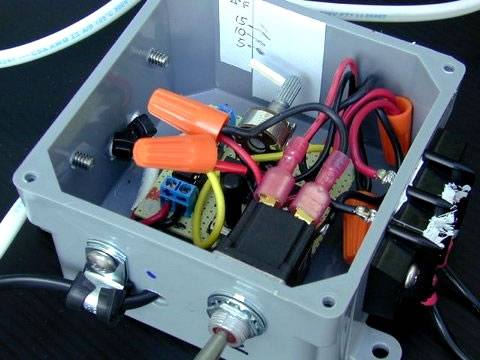

差分温度控制器内部图

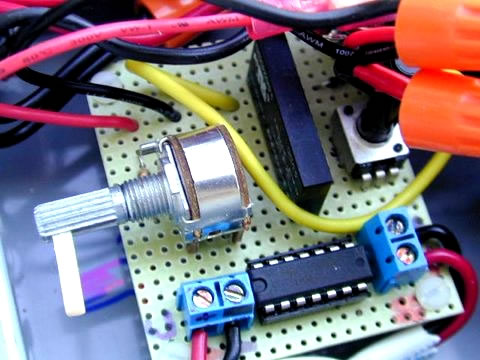

差分温度控制器电路板图

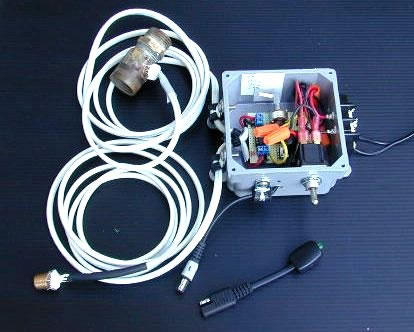

差分温度控制器全景图

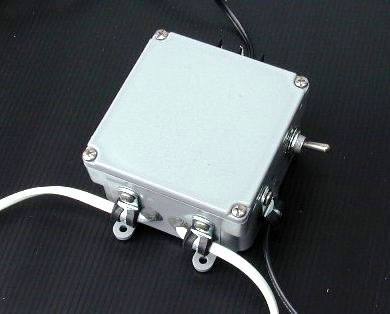

差分温度控制器盒子

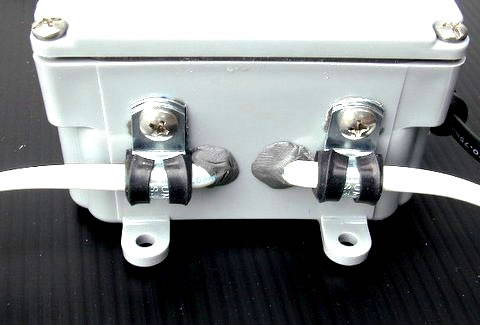

差分温度控制器出线

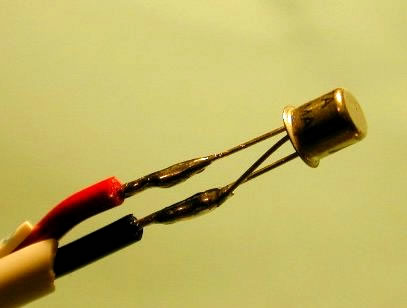

差分温度控制器三极管温度传感器

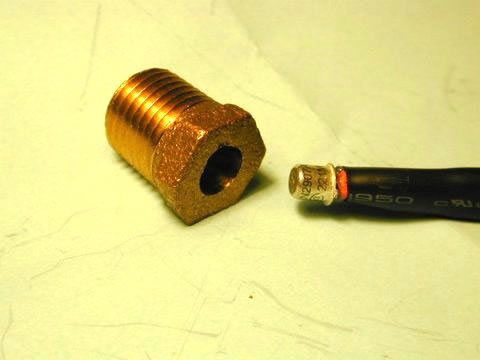

差分温度控制器传感器
