无变压器12V电源,阻容降压模式

来源 zen
浏览
发布时间 2014-05-03

这是一个无变压器的12V电源,它与市电直接相连,因此不要触摸任何部分,否则有触电危险。

无变压器12V电源,阻容降压模式

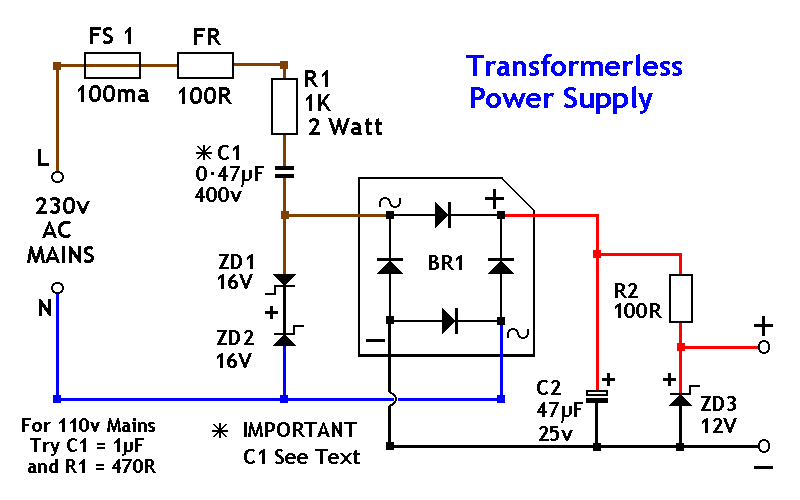

该电路采用阻容降压方式,从效率上来说它是低下的,但它的成本低廉,适合用在小电流的电路。

这个电路将提供约12伏20mA的输出。它使用了电容性电抗,而不是电阻,而且它不会产生很多热量。电路从市电消耗30mA左右的电流。始终使用保险丝和/或可熔电阻是在安全方面。 给出的值仅供参考。 应该有足够多的可用功率为定时器,光控开关,温度控制器等,只要您使用的光隔离器为你的电路的输出设备。 (例如商务部三千零二十〇分之三千零一十)如果一个继电器是不可避免的,用一用的电源电压线圈和使用光学isolator.C1切换线圈应该是“抑制型”的; 提出直接跨越进入主电源连接。 他们一般都覆盖着几种不同的安全标准机构的标志。 如果您需要更多的电流,使用一个较大的值电容; 或者把两个平行; 但要注意你在做什么的瓦。 低电压“AC”是由ZD1和ZD2提供。

整流桥可以是任何小的'圆'的,“在线”,或“DIL”类型; 或者你可以使用四个独立的二极管。 如果你愿意,你可以用78系列调压器更换R2和ZD3。 全尺寸的,将工作; 但如果实在空间紧张,有可在TO 92型个案一些小100毫安版本。 他们看起来像一个公元前547。还值得一提的是,很多小的电路将与非稳压电源。 你可以,当然,改变任何一个真兰二极管或全部以产生不同的输出电压。 至于电源电压,对于110V版本的建议就是这样,一个建议。 我还没有建立,所以要准备试验一下。

我收到了很多电子邮件,询问,如果这个电源可以进行修改,以提供任何电流高达50安培。 这不可能。 该电路的目的是提供用于仅需要几毫安的CMOS逻辑电路的廉价小型电源。 的逻辑电路,然后用来通过一个光隔离双向可控硅,以控制电源装置(风扇,灯,加热器等)。 如果20mA以上是必需的,可以增加C1至0.68UF或1uF的并因此获得高达约为40mA的电流。 但“抑制型”电容比较大,比普通电容贵; 和增加电流意味着更高瓦数的电阻和齐纳二极管。 如果您尝试生产超过40mA左右的电路将不再是廉价和紧凑,它只是更有意义,使用变压器。
