基本的UPS电路

来源 zen
浏览
发布时间 2014-05-03

描述

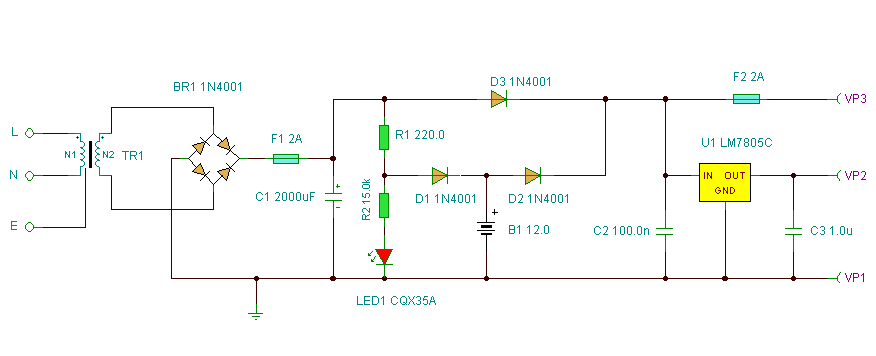

该电路是商业UPS,该电路提供恒定的稳压5伏输出和不受管制的12伏电源的简单形式。在供电线路发生故障时,电池接管,与稳定的电源没有尖峰。

UPS电路

笔记
该电路可以通过使用不同的监管机构和蓄电池适用于其他受监管及不受监管的电压。对于一个15伏稳压电源使用两个12伏电池串联和7815稳压器。有一个很大的灵活性在这条赛道。

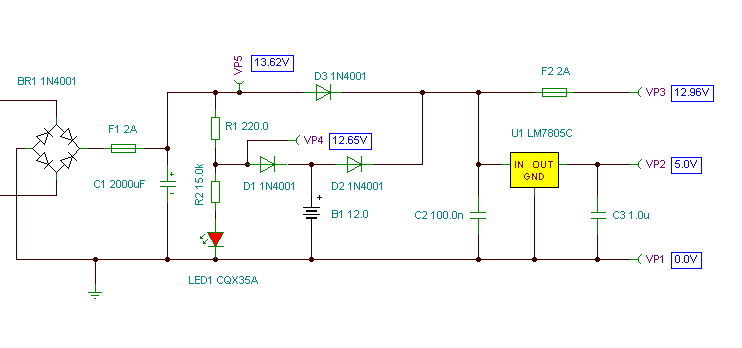

TR1具有匹配的是240伏特,在英国当地的电力供应的主。次级绕组应2安培评级至少12伏,但可以更高,例如15伏特。FS1是一个缓慢的打击类型和防止短路的输出,或什至在可充电电池有故障的电池。1 LED会亮起,只有当电力供应是当前,随着电源故障指示灯会熄灭,输出电压是由电池保持。下面的电路模拟电路的工作施加主电源:

基本的UPS电路

终端之间的VP1和VP3标称不受管制的电源可用和VP1和VP2之间的5伏稳压电源。电阻R1和D1为电池B1的充电路径。D1和D3防止LED1电源下被点亮故障条件。电池被设计成涓流充电时,充电电流定义为: -

(VP5 - 0.6)/ R1
其中VP5是未稳压的直流电源电压。

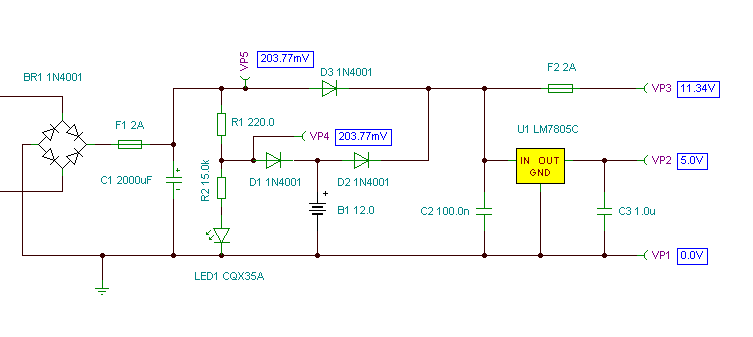

D2必须被包括在电路中,而不D2上的电池会从全供电电压充电,没有电流限制,因为这会引起一些可再充电电池的损坏和过热。下面的电停电时进行了模拟:

基本的UPS电路

请注意,在所有情况下,5伏稳压电源保持不断,而不受管制的供应量将有所不同几伏。

待机能力
保持稳定的电源没有供电的能力取决于从UPS,也是安培小时容量的电池所采取的负荷。如果你使用的是7A / h的12伏电池和负载从5伏稳压器是0.5安培(并没有来自非稳压电源负载),那么稳压电源将维持约14小时。更大/小时容量的电池可以提供更长的待机时间,反之亦然。

机械式定时插座防止电池过度充电。
以防止电池过度充电的一种方式,是将UPS的电路通过24小时机械式定时器的段(如右图所示)供电。这些都是现在物美价廉的物品,并且可以从雅高与超市的喜欢来买。

设置尽可能多的关于根据需要进行充电和放电的电池,而负载上留下永久的昼/关闭时间。

注意调养
鉴于主电源是非常可靠正常情况下,电池供电的UPS的输出通常不会被经常使用,除了是一个不同寻常的长时间中断。

但是设置实时时钟,然后几个现实的定时器启动和停止时间在24小时一天,这个简单的电路后,电池的涓流滥收车资的可能性也不会关心的一个问题。这将审慎行使电池的放电在满载电流的时间合理的周期和UPS的基本能力,能自信地留下永久连接到负载,从而提供一个恒定的不间断直流电源。

采取这一预防措施将减少电池造成细胞损伤的长期过热的可能性,因为可以通过在UPS的做法忽视过充发生。
