说明:
电压可调电源,采用L200稳压器元件制作。

L200稳压可调电源,​​3伏至15伏2安培



笔记

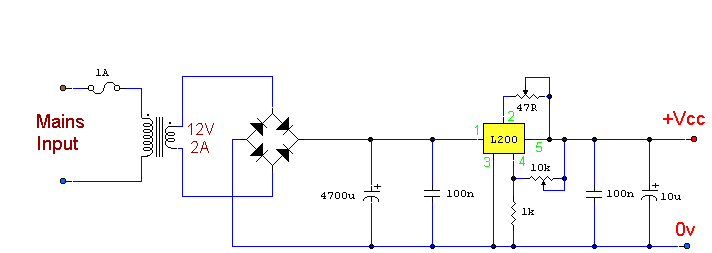

使用多功能L200电压调节器,该电源具有独立的电压调节和电流限制。电源变压器具有12V2A的交流输出,初级绕组应等于在你的国家电力供应电压,在英国这里是240V。10K电位器控制输出电压从约​​3V至15伏的范围调节,47欧姆电位器控制限流大小,最小10mA最大2安培。达到电流限制会降低输出电压为零。

标签: 可调电源, L200
