等响度控制电路

听音乐时在很低的音量，低音和高音频率被衰减超过中音频率。这个等响度控制电路改变频率响应曲线与耳朵的等响度特性大致对应。所示的电路，是用于一个单个信道，所以对立体声系统，应该建立两个这样的电路。该电路具有13分贝的提升在20Hz和大约9分贝提升在20kHz。

规格
电源：12伏特
电流：5毫安
增益：13dB（20Hz），9分贝（20kHz）
输入阻抗：27K（1KHz）

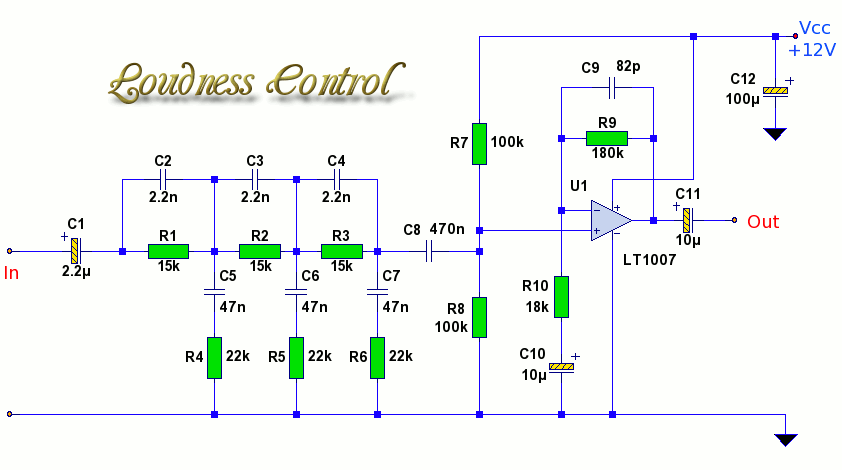

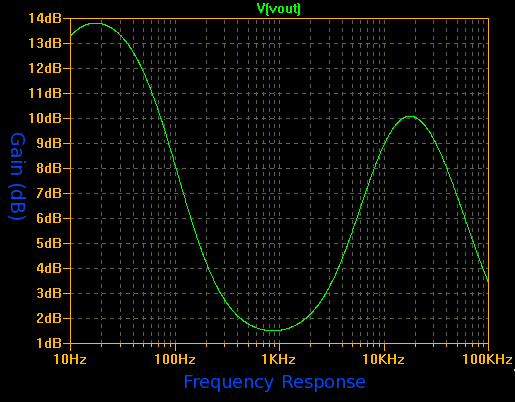

该电路采用的是3级被动式RC滤波器来调整频率响应，由一个运算放大器LT1007来提供增益。以下的频率响应示图：

频率整形网
C1是输入电容，R 1，C 2，R 4，C 5是一个频率整形网络的第一阶段。每个阶段表现为频率依赖性衰减，并且更容易理解与以下图：

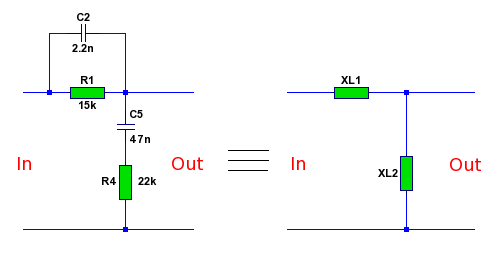

R2和C1组成重绘为XL1衰减器的一个分支，和C4和R5组成的第二支，相当于XL2。在整个音频频谱，XL1和XL2的阻抗会有所不同，在不同的频率，提供不同的衰减量。

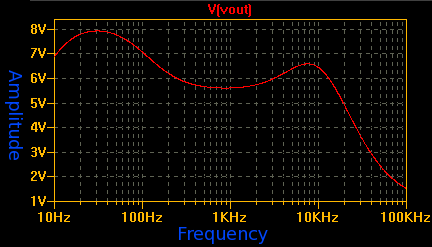

C2的阻抗是选择在高音频率20KHZ相比，R 2是小的，并且在低音频率，20Hz的，C5被选择为具有高阻抗。其结果是一个不断变化的阻抗网络，如XL1和XL2的有效的值而变化。可以认为网络作为频率相关的衰减器，并且这个单一网络的频率响应如下所示：

级联两个以上相同的阶段，导致更明显的高峰，低音和高音频率。由于所有三个阶段是被动的，运算放大器是需要提供必要的增益。增益运算放大器是由R9和R10，C9与R9滚降20kHz以上的高频响应平行设置。

输入阻抗

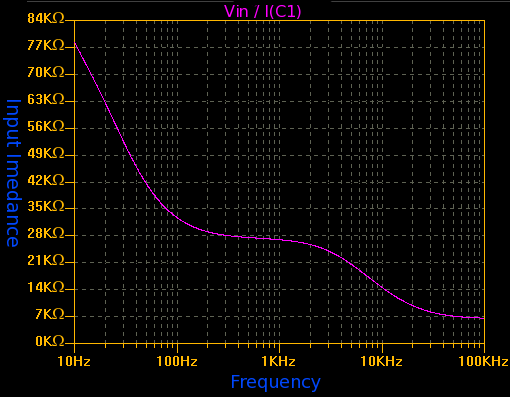

输入阻抗将发生变化，这是预期的，并在整个音频频谱的阻抗如下所示：

运算放大器是ADI公司型号LT1007。如果没有，可用于其它低噪声运算放大器，如LF071，NE5534等。
