MB3730集成电路25瓦音频功放

来源 zen
浏览
发布时间 2014-05-06

这是一个25瓦的功放,具有完整与独立的前置放大器和音调控制,使用了一块MB3730功放IC。此外,该电路具有响度控制(以增强低音声在低音频功率)和超级低音和高音的超级增强选项。这是用于iPod、MP3或CD播放器理想的推动放大器。

规格
电源电压:12-14V 3A
输出功率:25W RMS
带宽:20Hz至20KHz,-3dB
音调控制
响度开关
可选的低音和高音增强

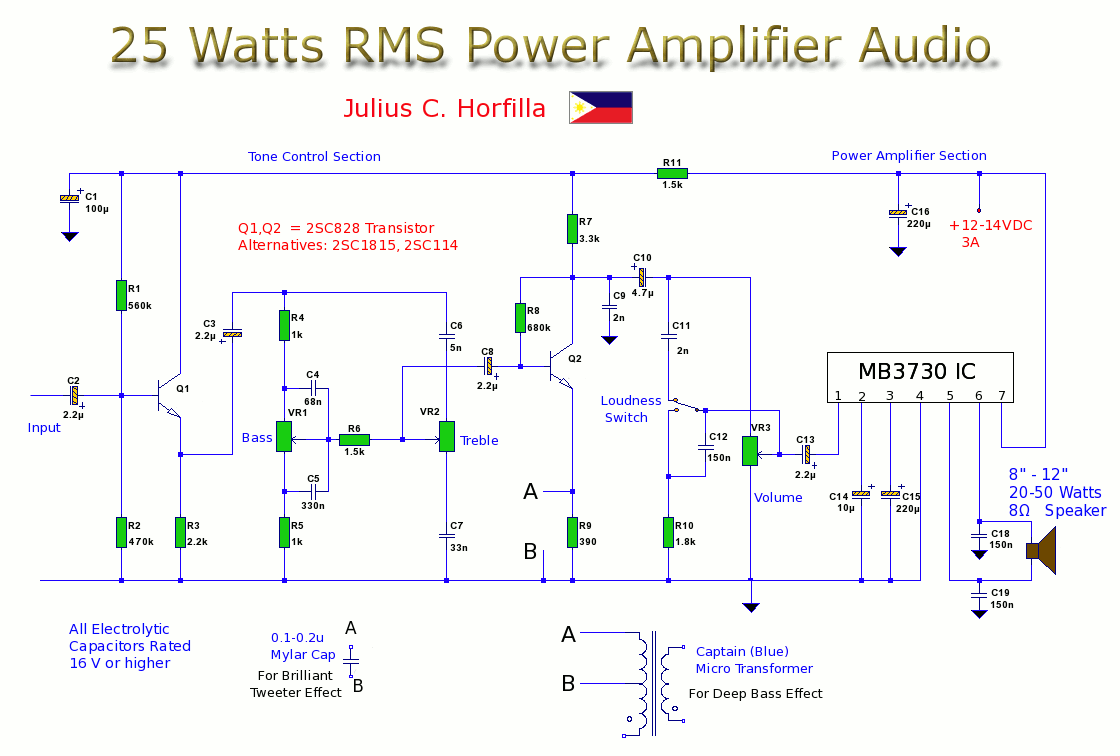

MB3730集成电路25瓦音频功放

从左至右。第一2SC828晶体管工作在射极跟随器模式,缓冲输入信号。这使放大器具有高输入阻抗。然后通过一个2.2U电容到音调控制电路,提供独立的低音和高音控制。音调控制是被动的所以会有一个小的信号损失。这是由最终2SC828阶段,它提供附加的电压增益克服增益损失。

在第二级的发射极连接到一个390欧姆的电阻。音增强的影响可以简单地通过在点A和点B连接可选组件进行。对于一个明亮的高音效果连接0.1或0.2U聚脂薄膜电容器到端子A和B,对于超级低音效果连接微型变压器的抽头或是一个电感,4.7mH或者10MH的电感。

最右边的2SC828的输出端通过4.7u耦合电容连接到音量控制。音量控制之后连接到的是另一个频率相关的响度控制。在向上位置,一些高音频率将被增强,而在向下的位置低音频率将被提高。

标签: MB3730, 功放
