光控开关(光敏电阻、运放、继电器)

来源 zen
浏览
发布时间 2014-05-06

当光线下降到预设的水平,该电路将激活一个继电器。调整VR1可以改变激活电路的光照水平,继电器触点可用于操作外部光源或蜂鸣器。

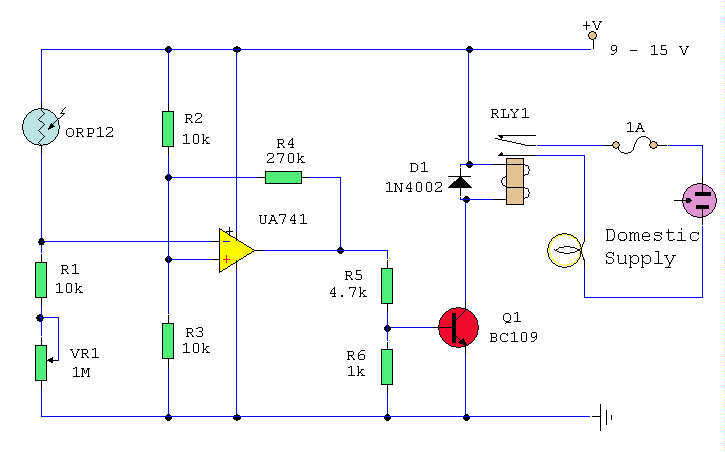

光控开关(光敏电阻、运放、继电器)

注意事项:
使用的光传感器是ORP12光敏电阻。在强光下ORP12的电阻可低至80欧姆,并在50勒克斯(黑暗)的光照度增大到超过1兆欧。1兆欧的电阻变化提供了一个广泛的控制范围。运算放大器的感测引脚2和3之间的电压差,由VR1调整,使得继电器关闭时,运算放大器的输出将是大约2伏特。当光线退去,光敏电阻值增大,电阻的在输入电压差由运算放大器放大后,输出摆幅充分供应和驱动晶体管和继电器。270K电阻提供少量的滞后,从而使电路接通和断开的光照水平稍微不同。这消除了继电器反复动作。应特别小心,如果你决定用继电器控制电源灯。确保继电器触点提供足够的隔离,并有充足的电压等级和功率。

零件清单:
ORP12光敏电阻(1)
RLY1:12V继电器(1)
U1:UA741(1)
Q1:BC109 NPN(1)
D1:1N4002二极管(1)
F1:1A(1)
VR1:1M电阻(1)
ORP12:500K电阻(1)
R1,R3,R2:电阻10K(3)
R5:4.7K电阻(1)
R6:1K电阻(1)
R4:270K电阻(1)
