30瓦甚高频放大器

来源 zen
浏览
发布时间 2014-05-07

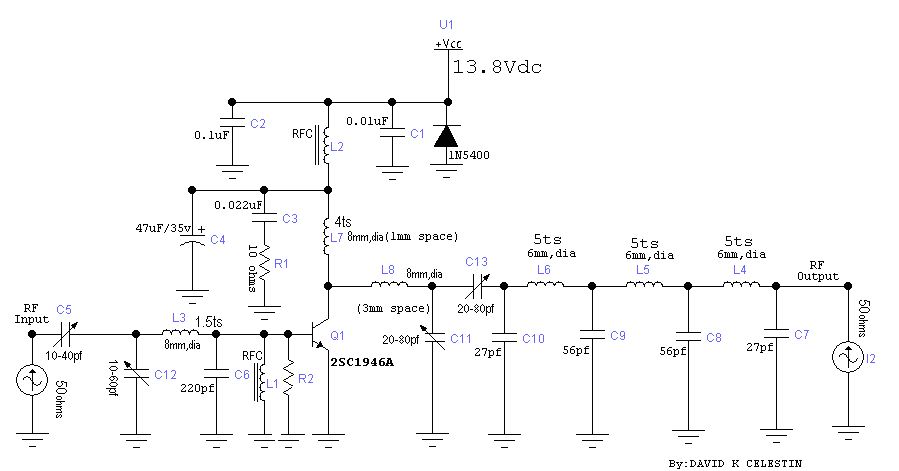

下面所示的30瓦甚高频放大器能够将4-6瓦的输入功率提升到30瓦。该电路设计覆盖88-108MHz的调频广播频段。然而,电路在我的地方非常稳定,电路经过多级滤波器提供了一个干净的输出信号。

30瓦甚高频放大器

注意事项:
该电路的核心是2SC1946A甚高频射频功率晶体管。该晶体管是专门用于运行在设计频率高达175 MHz的,有很好的效果。
该放大器工作电流可以超过5安培。所有的线圈是由16gauge层合导线制成(或镀银铜线就能做到最好)和RFC可以是高频环形铁心的(如图所示),或6孔铁氧体bead.C3和R1构成的缓冲电路,而R2和C6防止放大器自激振荡在VHF,有时你需要添加180欧姆与L7.That平行会导致放大器散热不良VHF从而降低杂散电平。

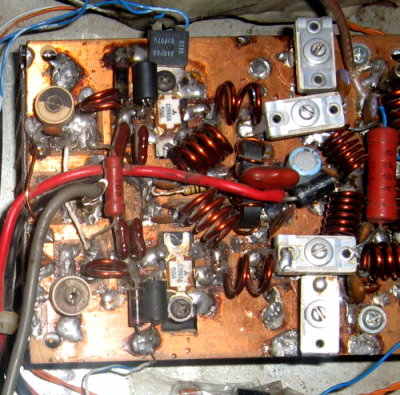

下面的照片是使用了上述电路60W甚高频功率放大器。两个2SC1946A晶体管被设置在90度到彼此,它们的输出通过“功率合成网络”组合,这是相当困难的结合权力在VHF和UHF频带。

30瓦甚高频放大器

不过,我建议,爱好应坚持单电源设计,由于其同谋和大速度的干扰。(在试图去双晶体管涉及功率合成网络)。由于这两个放大器都在不同相位工作(异相)。

调整:
放大器的调整是不难的。你只需要输出与50欧姆的传输线(RG214),连接到一个良好的天线。首先匹配输出网络,然后做同样的输入网络的最大功率输出。通过调整方式,可以增加输出的工作频率。
