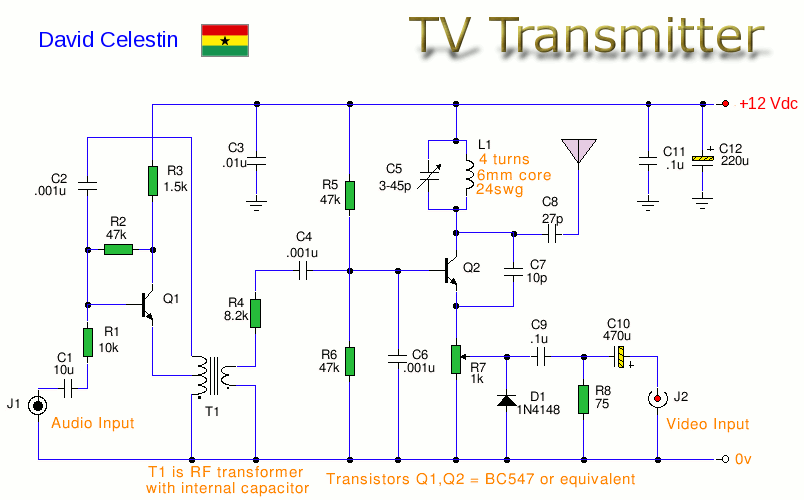

这是一个模拟电视发射机。声音调制是用5.5MHz载波,视频调制是PAL制式。通过调整C5可改变发射频率,在54至216MHz的VHF频段范围。

VHF频段电视信号发射机



注意事项:
该发射器电路采用5.5MHz载波频率调制方式传输声音,PAL视频调制。该发射器频率是54至216MHz之间可调。

音频通过输入连接器J1传入,音频是单声道的。晶体管Q1作为一个振荡器和放大器,T1的初级和其内部的振荡电容谐振在5.5MHz,晶体管本身提供了音频增益。调频率可以通过转动T1的磁芯操作。T1应该是一个5.5MHz的中周,可从旧电视或FM收音机中获取。

经调制的音频信号,现在传递给Q2,它作为一个调制并生成发射机的载波频率。C5和电感器L1构成的谐振电路在载波频率振荡。一旦调整C5,将改变发送信号的信道。

视频信号通过输入插孔J2送入。必须是复合视频信号,例如AV插孔的视频信号。从相机或摄像机输入的视频信号应该没问题。电位器R7允许调整视频信号输入的强度,控制调制电平。Q2混合视频和声音信号,以产生包含音频和视频的调制RF视频信号。

因为这个发射器是工作在54至216MHz的VHF频段,用四分之一波长的铁丝或可伸缩鞭状天线能够良好的工作。
