远距离FM发射器

来源 zen
浏览
发布时间 2014-05-07

许多发射机电路输出功率是非常低的,因为没有功率放大级。这里所描述的发射机电路振荡器的后级,有一个额外的RF功率放大级,功率输出提高到200-250毫瓦。良好的匹配50欧姆的接地平面天线或多单元八木天线,这种发射器可以提供相当不错的信号强度,高达约2公里的传输距离。

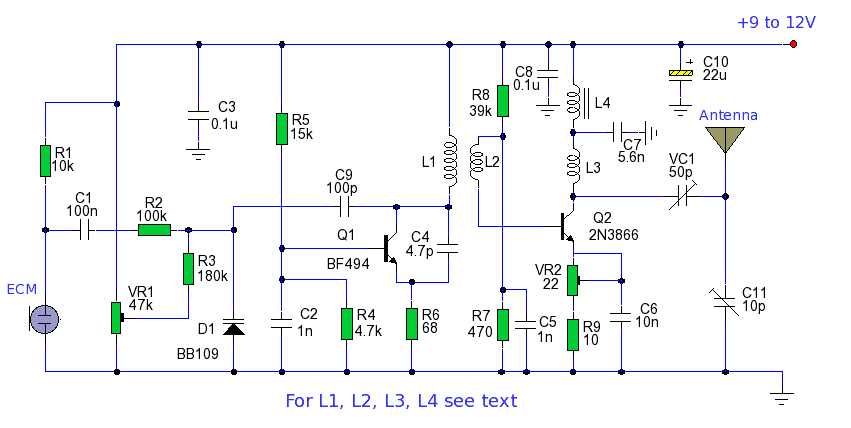

远距离FM发射器

电路笔记
围绕晶体管T1(BF494)构建的电路是一个基本的低功率可变频率的VHF振荡器。变容二极管电路包括改变发射器的频率和由音频信号,以提供频率调制。振荡器的输出是大约50毫瓦。晶体管T2(2N3866)构成的VHF-A类功率放大器。它提高了所述振荡器信号功率的四到五倍。因此,200-250毫瓦的功率在晶体管T2的集电极产生。

为了获得更好的效果,组装电路上的优质玻璃环氧树脂板和屋内的铝合金外壳变送器。使用铝制的金属片屏蔽振荡器级。线圈绕组详情如下:

L1:20 SWG线在直径8mm的塑料棒上紧密缠绕4圈。
L2:24 SWG​​线L1附近的顶端绕2圈。
L3:24 SWG​​线在直径4mm塑料棒上紧密缠绕7圈。
L4:24 SWG​​线在铁氧体磁珠上绕7圈(如电抗器)

电位器VR1调节基本频率,而电位器VR2被用作功率控制。晶体管T2必须被安装在散热器上。没有匹配的天线上的发射器不切换。最大发射功率调整两个剪(VC1和VC2)。调节电位器VR1设定基本频率接近100兆赫。
