雨淋报警器,下雨告知器

传感器被雨水淋湿,这个电路将发出声音报警。
在检测到水时555多谐振荡器产生约1kHz的语音信号。

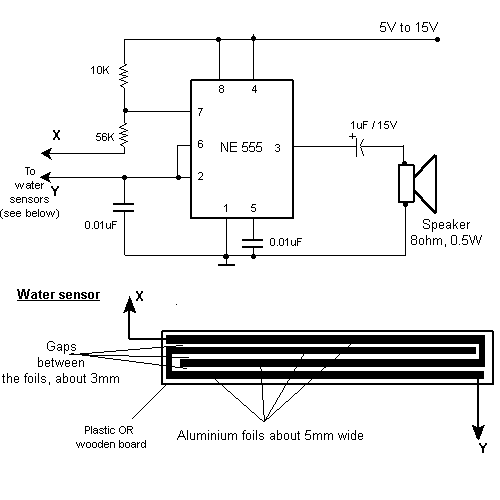

传感器用长条型电路板制作,电路图中所示。
传感器放置,与地面约30 - 45度的角度。这让雨水能够流到地面,雨停后停止报警。
长期使用建议用不锈钢丝在基板上弯制传感器。这是因为铜长期暴露于水分和空气中产生氧化层,要定期清理。
另外,也可用铝箔刻制传感器通过环氧胶粘剂或小螺丝固定在塑料板上使用。

若有必要,NE555输出端可以连接后级控制电路。
