变频式超声波驱虫驱鼠器

来源 electronic
浏览
发布时间 2014-05-12

大家都知道,频率在30千赫到50千赫的超声波可以驱退老鼠等害虫。人类听不到这些高频率的声音。不幸的是,所有的害虫并不在同一超声频率起反应。虽然有些害虫在35 kHz时得到排斥,另一些则在38到40千赫得到排斥。因此,超声波振荡器的频率有一定的限度之间连续变化。通过使用这种电路设计,超声波发射的频率是连续步阶自动改变的。使用下面的电路有五个步骤的变化,但同样可以扩展到10个步骤,如果需要的话。

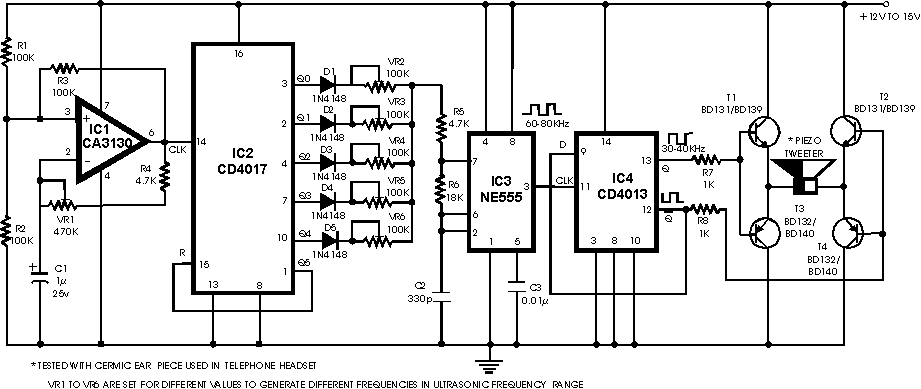

变频式超声波驱虫驱鼠器

从运算放大器IC1 CA3130(这里作为一种低频率的方波振荡器)每个时钟脉冲输出,使IC2 CD4017逻辑加1(这是一个众所周知的十进制计数器)转变,从Q0到Q4(或Q0到Q9)。五种预设VR2通过VR6(每个连接在Q0到Q4输出引脚)是为不同的值,并连接到引脚IC3(NE555)引脚7。VR1是用来改变时钟脉冲频率。IC3是作为一个非稳态多谐振荡器在近80千赫的频率运行。其输出是不对称的。IC4为CD4013,一个D型触发器,它在它的Q和Q输出而由晶体管T1,T2,T3和T4被放大以推挽方式驱动一个超声波发射头,发射对称的40kHz的超声波信号。对于频率的调整,你可以使用示波器。如果没有一个示波器,也可以通过试验来完成。这种驱鼠器将被证明是比那些早些时候发表的更为有效,因为这里的超声波频率被自动更改为覆盖不同的害虫驱退频率,输出功率也足够高。如果想在30-50千赫的超声波的频率范围内的低功率输出则晶体换能器可被直接连接在IC4(晶体管放大器是没有必要的)的Q和Q输出。
