声音控制触发器

来源 electronic
浏览
发布时间 2014-05-12

这里的声音控制触发器电路是遥控应用一个非常廉价的解决方案,例如,激活照相机,录音机,玩具,防盗报警等电路。

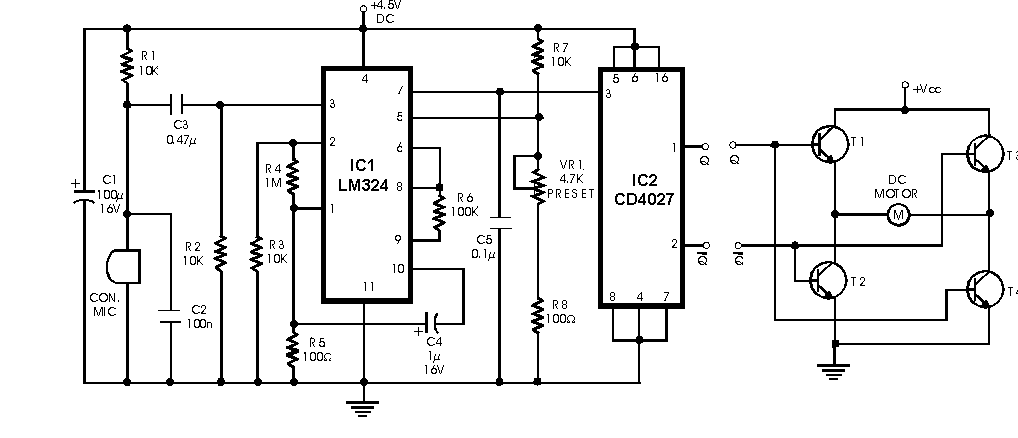

声音控制触发器

声音由驻极体麦克风拾取,经过四运放集成电路LM324第一、二运放,提供了一个良好的增益。第三运算放大器被配置为一个电平检测器,非反相端放大和滤波第二运算输出的信号。第三运算放大器的反相输入端连接分压器,由一个10K的电阻和一个4.7K电位器给定参考电压。100欧姆的电阻确保电路无误触发。因此,通过调整电位器可以控制电路的灵敏度(阈值)。灵敏度控制从而有助于拒绝任何外部不需要的声音。电平检测器的输出是方波脉冲,用来触发触发器。连接在电源的100uF电容器也有助于避开噪声。

由于电路工作在4.5V,可以很容易地使用数字电路。右侧电路可以用来控制直流电机的方向。该电路采用四个NPN晶体管,通过CD4027逻辑电平控制是晶体管T1和T4导通还是T2和T3导通。过滤器连接在电路和调谐到音频频率不同可使同一电路控制多个装置。例如,一个高频率的声音(如哨子)可以切换装置1和一个低频率的声音(如拍手)可以控制装置2。
