DS1669数字变阻器(数字电位器)集成电路

来源 electronic
浏览
发布时间 2014-05-12

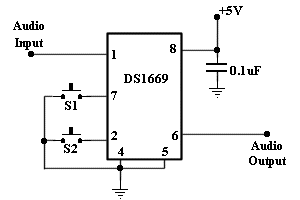

DS1669是数字变阻器(数字电位器)集成电路,该电路可用于音频放大器中取代机械式音量控制电位器。在这个电路中,按动开关S1控制音量增加,按动开关S2控制音量减小。

DS1669数字变阻器(数字电位器)集成电路

功能特色

取代机械可变电阻器
为数字控制提供的电子接口
电压范围4.5伏到8伏之间

该电路是非常简单和紧凑,只需要很少的外部元件。

电源可以从4.5V至8V。

DS1669电子数字变阻器的滑臂位置为64个,有三种标准阻值:10kΩ、50kΩ及100kΩ。它可用按钮用手动控制,也可以用数字信号控制。它可以代替机械式可变电阻器,在掉电后滑臂位置可保持,它没有活动部件,是纯电子器件(一个八脚集成电路,DIP封装或SOIC封装)。
