BA3812L五频段图形均衡器

来源 electronic
浏览
发布时间 2014-05-13

这个电路使用一个用于高保真音频系统的集成芯片BA3812L,实现了五频段图形均衡器。该BA3812L五点图形均衡器,有所有需要的功能集成到一个芯片。集成电路是由五个音调控制电路、输入和输出缓冲放大器组成。该BA3812L具有低失真,低噪声,大动态范围的特点,是高保真音响应用的一个理想选择。也具有较宽的工作电压范围(3.5V到16V),这意味着它可以适应更多音源类型。

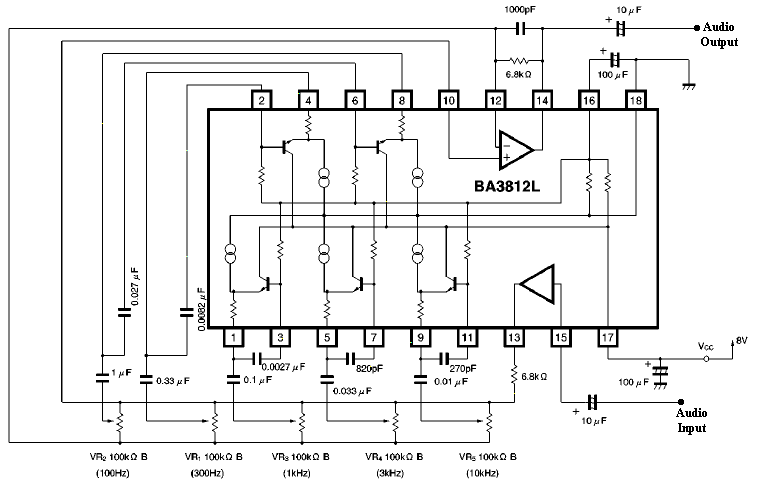

BA3812L五频段图形均衡器

五个中心频率使用外部电容器独立设置,当输出阶段缓冲放大器和音调控制部分是独立的电路,在频率带宽的一部分可能精细控制,通过使用两个ba3812ls,可构造10点的图形均衡器。增益量可由外部的组件确定。

建议的电源为8V,但通常电路供电为9V。不要超过最大电压限制。

图中给出的电路工作在五个频段:
100Hz
300Hz
1kHz
3kHz
10kHz
