TDA2005构建20瓦立体声放大器

来源 电子DIY
浏览
发布时间 2014-05-17

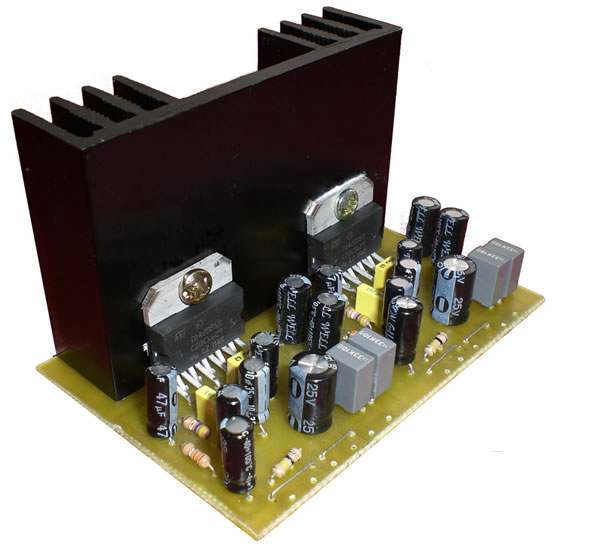

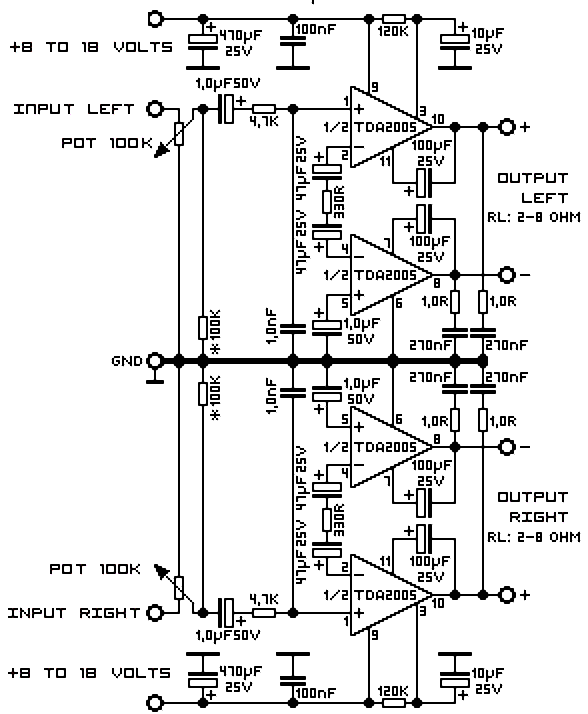

TDA2005 20W立体声放大器适用于汽车音响等项目的应用,驱动中等功率的扬声器。两个TDA2005集成电路被连接成BTL放大器,分别负责一个声道的功率放大。

TDA2005构建20瓦立体声放大器

技术参数:
TDA2005M的表现:(此电路)在14.4 V电源电压,4欧姆扬声器,2×20瓦(立体声)。
失真度:在4瓦到4欧姆负载约0.2%。
频率范围:约20赫兹到22千赫。
输入灵敏度:最大150 mV的有效值。
电源:+ 8至18伏,每通道大约最大3.5安培。

TDA2005构建20瓦立体声放大器

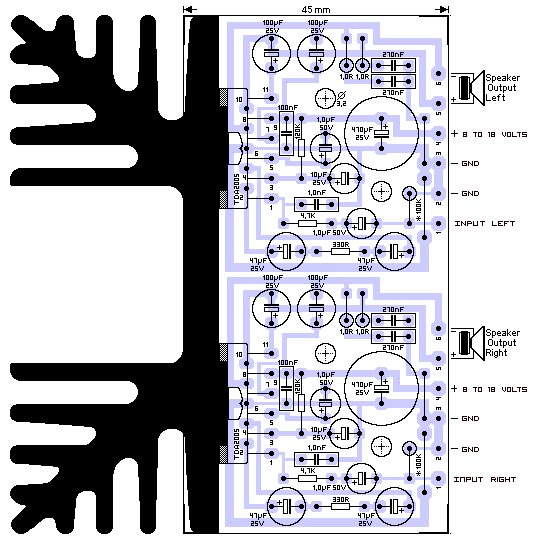

TDA2005需要合适的散热器,并与电路板牢靠固定。TDA2005集成电路的金属固定部件被接地。您应该使用散热膏,以提高散热效果。100K同轴电位器用于调节输入音量。

你应该使用一个精心设计的优质变压器来获得低噪音。使用电量充足的电池给电路供电是另一个好方法。请将电源线尽可能短。输入源应隔离了来自外部的噪音。这是推荐使用同轴电缆连接输入音频。

TDA2005构建20瓦立体声放大器
