TDA7052 一瓦单声道放大器

来源 电子DIY
浏览
发布时间 2014-05-17

该电路是使用飞利浦TDA7052集成电路的一瓦特单声道放大器。它被设计成用作在电池供电的音频放大器进行驱动小扬声器的项目。它将运行在6 - 12 V DC,无需散热器的正常使用。

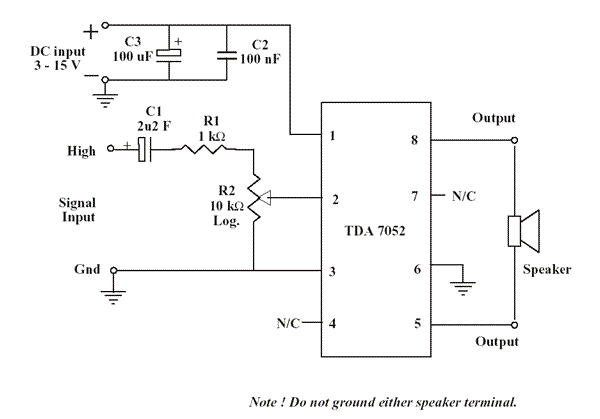

TDA7052 一瓦单声道放大器

电路描述:
只有5个外部元件。C1是输入耦合电容,它隔离任何可能存在的直流输入。C2和C3提供电源去耦。R2提供了可调节的输入电平,这可以作为一个音量控制。

组件:
C1:2.2uF的电解电容
C2:100nF陶瓷电容
C3:100uF的电解电容
R1:1K欧姆的电阻
R2:10K欧姆电位器
TDA7052集成电路
8脚IC插座
印刷电路板
