20W BTL桥式音频功率放大器（TDA2005）
来源 electronics-lab
发布时间 2013-12-13
20W桥式（BTL）音频功率放大器，基于TDA2005立体声功率放大集成电路，芯片内置过热、过载和浪涌电压保护。电源18V直流，输出功率20W／4Ω。

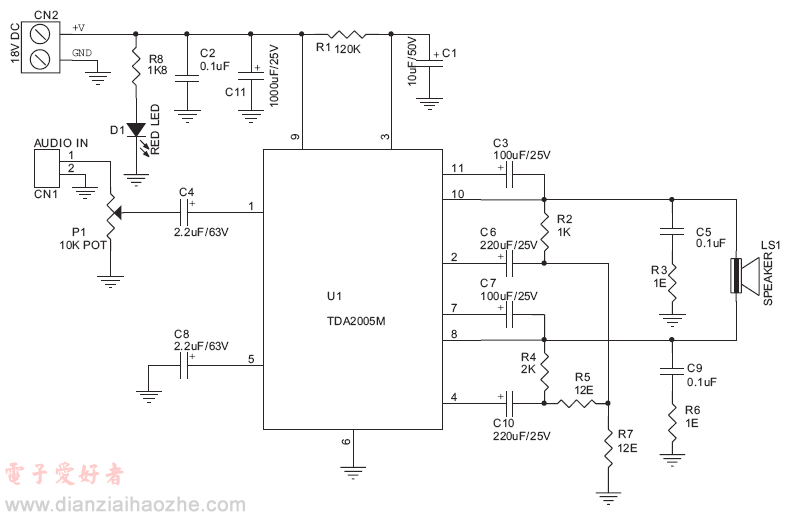

电路图
ＰＣＢ元器件位置

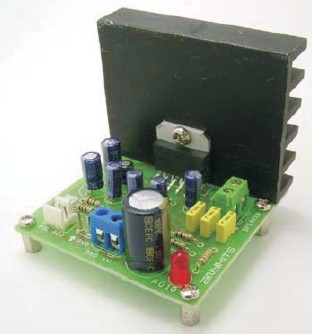

实物
PCB的尺寸63毫米x 65毫米
