LT1073 1.5V至5V/12V DC-DC转换器

来源 电子DIY
浏览
发布时间 2014-05-19

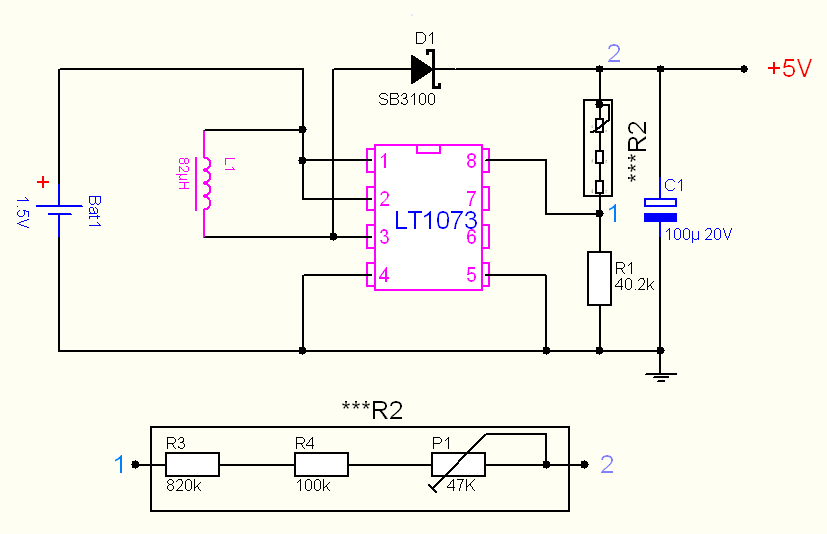

本电路采用LT1073芯片DC-DC转换器,将1.5V电压升压到5V或12V。该IC有三个不同的版本,这取决于输出电压。两个具有5V和12V的固定输出电压,而最有趣的是,可以进行调整。该调整是通过两个电阻器的分压器,连接到集成电路8脚的内部电压比较器,它负责稳定输出电压。

LT1073 1.5V至5V/12V DC-DC转换器

LT1073做一个小的DC / DC转换器,最低输入电压1V,空载功耗仅95μA。

二极管必须是快速恢复二极管,1N4002整流器不适合这个电路,建议1N5818肖特基型,特点是快速响应时间和内阻低,这是非常适合这种类型的转换器。

82μH电感是重要元件,你可以从报废的节能灯中找到一个铁氧体磁环,用0.3mm的漆包铜线绕7匝制成。
