电子颤音效果发生器电路

来源 电原理图
浏览
发布时间 2014-05-24

这个颤音效果电路采用XR2206和tca730 IC是专为电子平衡和频率校正量调节器测试之用。该电路是有用的立体声频道并模拟莱斯莉效应又名旋转扬声器效果的能力。

电子颤音效果发生器电路

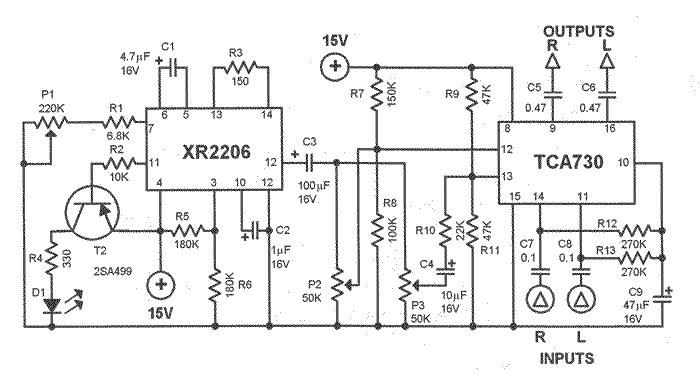

电子颤音效果的电路原理图

该交流电压源函数发生器IC XR2206。本IC产生方形,三角形和正弦波信号,但这个项目我们只使用正弦波。调制电压可与P1从1赫兹到25赫兹的变化。电阻R3组正弦波发生器的操作水平。R5和R6设置直流电压,在输出正弦波的振幅。C2是纹波滤波器。XR2206驱动器的T2和LED光学显示频率方波输出。

调制电压达到通过P3和R10 tca730引脚13。这个输入功能的音量控制,或在这种情况下,体积调制。的平衡调制的程度(莱斯莉效应)可以改变P2。稳压电源采用7815集成电路的建议。不要使用非稳压电源由于电流的变化会影响调制。将7815集成电路安装一个很好的散热片。
