电话铃声发生器电路

来源 电原理图
浏览
发布时间 2014-05-24

这是一个简单的家用电话铃声发生器电路,利用只有几个电子组件/部件建立。它产生的模拟电话铃声只需要直流电源4.5V至12V直流电压。在普通对讲机或电话型对讲机中也可以使用此电路。电源是+12V时该电路声音相当大。即便如此,音量是可调的。

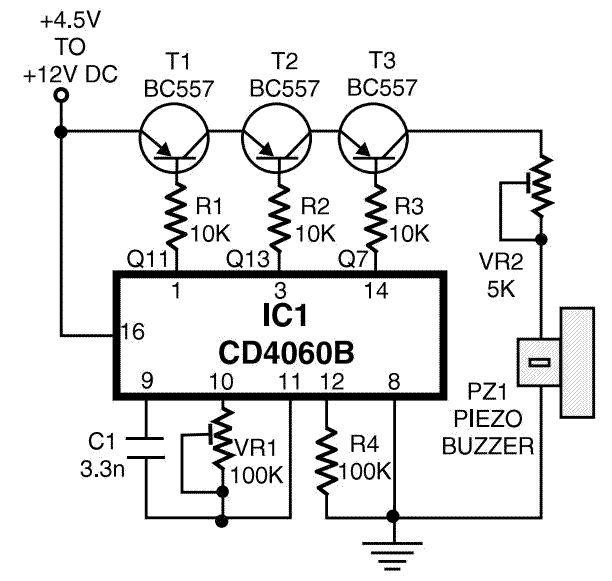

铃声发生器电路原理图

电话铃声发生器电路
电话铃声发生器原理图

cd4060b产生三种脉冲。预设VR1是微调,在IC1的3引脚得到0.3125hz脉冲。同时,引脚1脉冲将是1.25赫兹和14引脚脉冲是20赫兹。IC1的这3个输出引脚通过电阻R1,R2和R3,分别连接到晶体管T1,T2和T3基极端子。

有一个内置振荡器的压电式蜂鸣器PZ1工作产生约1kHz的音调。在这个特殊的电路,压电式蜂鸣器的“打开”和“关闭”在晶体管T3的20赫兹的声音的铃声。并被另两个脉冲调制,形成电话铃声。
