555三角波发生器(方波通过RC整形获得)

来源 电原理图
浏览
发布时间 2014-05-25

该电路是一个三角形的波形发生器,使用尽可能少的元件。555定时器IC,2个电阻和两个电容器构成三角波发生器电路。IC构成50%工作周期不稳定的方波振荡器电路,并从3脚输出方波信号。然后通过RC整形电路输出三角波信号。

当555′方波输出变高,C2通过R2开始充电,C2电压增加。当集成电路的输出变成低电平,C2开始通过R2放电,C2电压降低。在C2两端产生的波形呈三角形状。要获得最好的波形线性度时,R2和C2是尽可能的大。按图示元件值,输出峰峰值为0.5 V,约200赫兹的频率。

555三角波发生器(方波通过RC整形获得)

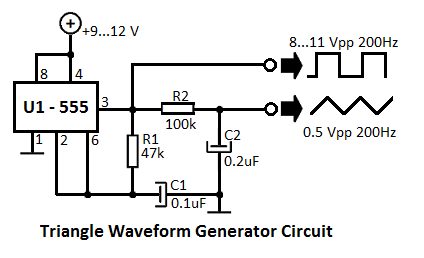

三角波发生器电路图

555三角波发生器(方波通过RC整形获得)
示波器波形图

标签: 555, 三角波, 方波
