有线电视放大器电路原理和检修

　　有线电视信号经过同轴电缆传输到用户终端，其信号都会有一定程度的衰减，且传输的距离越远衰减越大。为了让用户能清晰的收看电视节目，往往要用小型有线电视放大器对有线电视信号进行分段放大。

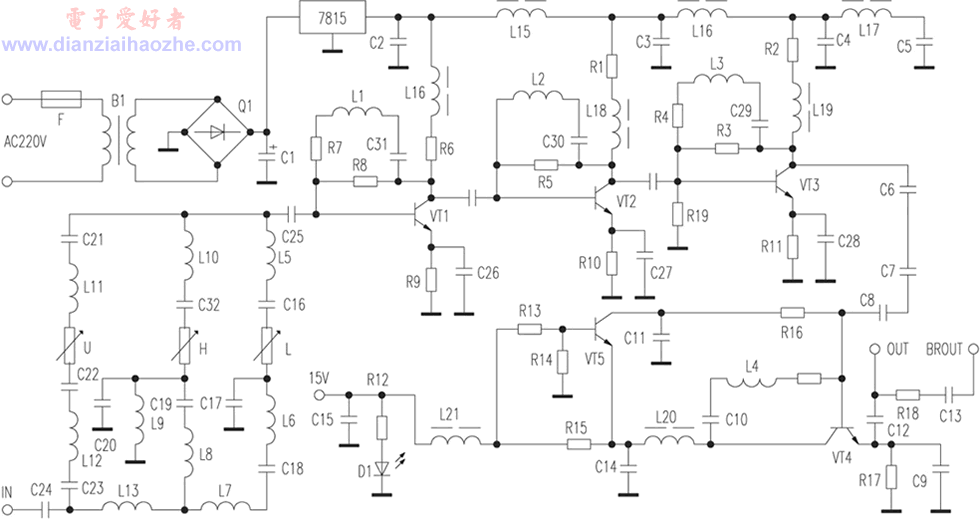

　　上图就是一个小型有线电视放大器的电路图（点击可放大）。由分支、分配器送来的有线电视信号送至放大器的输入端（ＩＮ），经高频电容Ｃ２４耦合，送Ｌ、Ｈ、Ｕ频段的选频网络，再送入ＶＴ１～ＶＴ４组成的分离放大电路。从ＶＴ４射极输出由电容Ｃ１２送至放大器输出（ＯＵＴ）端；分支信号经电阻Ｒ１８衰减后送至分支输出端（ＢＲＯＵＴ）。ＶＴ５作为一只恒流源管，保证ＶＴ４输出的信号基本稳定（对其提供一个稳定的电流）。

　　电源电路中２２０Ｖ经过保险管送至变压器Ｂ１初级，Ｂ１次级电压经过桥堆Ｑ１整流及电容Ｃ１滤波，送至三端稳压块（７８１５）输出电压经过滤波，由Ｌ１８、Ｌ１９、Ｌ２０分别送至每只三极管的集电极为其提供工作电压。发光二极管Ｄ１与电阻Ｒ１２构成电源指示。

　　小型有线电视放大器的一般故障检修

　　１．放大器无输出信号
　　首先看放大器电源部分。保险丝Ｆ１是否已熔断，若１５Ｖ电压不正常，应重点检查变压器和桥堆及三端稳压输出的第一级负载。若断开负载之后电压仍不正常，应查桥堆是否已被击穿或变压器有无短路。若变压器完好，则可判定是桥堆损坏，更换后故障即可排除。

　　２．输出信号的图像上有交流干扰
　　输出图像上有几条粗横条在屏幕上向下滚动，主要原因是电源滤波不良，使放大器电源的纹波系数变大。重点检查桥堆Ｑ１及滤波电容Ｃ１、Ｃ２，看是否是由于桥堆二极管断路或电容Ｃ１、Ｃ２容量变质、漏电等原因造成的，若是则更换元器件即可消除干扰。
