CIC7642单片直放式收音机

浏览
发布时间 2009-05-01

  CIC7642是一种直放式收音机三端集成电路,用它组成的单片收音机体积小巧,功耗低,只用一节5号干电池即可工作,也可以用太阳能电池直接供电。因此CIC7642特别适合制作微型收音机和太阳能收音机等。

  下面是CIC7642制作的一款直放式中波收音机电路图,耳机插口兼做电源开关,耳机插入电源开,拔出电源关。LC调谐回路只需参照普通中波收音机中的参数制作即可,业余制作可直接采用废弃的便携式中波收音机磁棒和调谐电容。

  CIC7642可与MK484、YS414等型号兼容,具体可参阅MK484

CIC7642直放式收音机

图1 CIC7642制作的微型中波收音机电路图

CIC7642单片直放式收音机

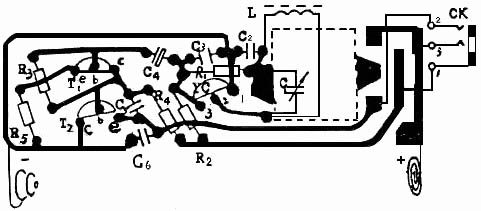

图2 印刷电路板

标签: CIC7642, 收音机, MK484
