MK484微型收音机集成电路

浏览
发布时间 2009-05-01

MK484是一个三端单片集成电路,TO-92封装,外形类似小功率三极管,主要用在微型直放式收音机中,用极少的外部元件搭建起具有高灵敏度和高品质的调幅电台收音机。

MK484
1脚:接地; 2脚:输入; 3脚:输出

MK484工作频率范围约150KHz~3MHz,内含完整的RF放大器,检测和自动增益控制电路,输入阻抗约4MΩ,增益约72dB,音频输出有效值约30mV。MK484可稳定运行于1.1V~1.8V的工作电压(典型值1.4V),并有较宽的AGC控制范围(约30dB)。

MK484典型应用电路

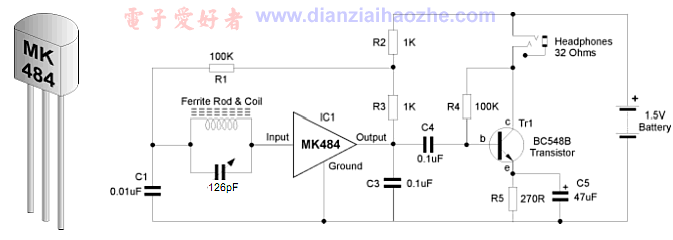

MK484外形图和典型应用电路

MK484微型收音机集成电路

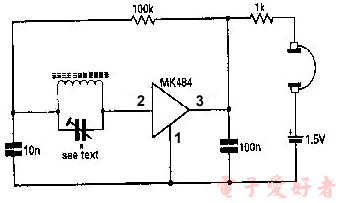

MK484最简化应用电路

MK484可与以下型号的集成电路兼容:

BS414 CD7642CS CIC7642AP/T D414 D501 IN414 LMF501
MK484 NB7642 NT484 TA7642/T YS414 YX414 ZN414
