调幅通信中的调制与解调电路
2、大信叼峰值包络检波
如图6（a)是大信号检波电路，由于输出电压交流部分与调制信号最大值成正比，故又称为直线性检波，其特点是：（1）输入电压幅度一般500毫伏以上；（2）没有偏置电压E，由于输出电压的反作用，实际上工作点处于u<0的区段[见图6（b）]。因此，大信号检波二极管，在载波一周期内，只有一段时间寻通，而另一段时间截止。大信号峰值二极管检波器的主要参数计算如下：
K=cosθ

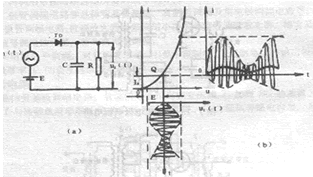

图5

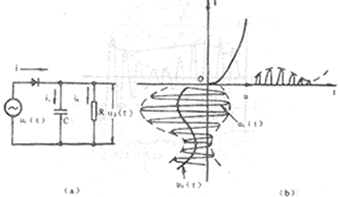

图6
|
表一 |
rd/R、Ri/R与θ关系表 |
|||||||||
|
rd/R |
0 |
0.00057 |
0.0046 |
0.017 |
0.045 |
0.1 |
0.22 |
0.51 |
1.36 |
OO |
|
θ |
0° |
10° |
20° |
30° |
40° |
50° |
60° |
70° |
80° |
90° |
|
cosθ |
1 |
0.99 |
0.94 |
0.87 |
0.77 |
0.64 |
0.50 |
0.34 |
0.17 |
0 |
|
Ri/R |
0.50 |
0.51 |
0.54 |
0.59 |
0.69 |
0.84 |
0.11 |
0.69 |
3.5 |
OO |
式中：θ为半导通角，它取决于rd/R值，两者关系为
rd/R=(tgθ-θ)/π
可根据rd/R值，通过表一直接查出K值
（2）输入阻抗Ri
Ri/R=(tgθ-θ)/(θ-sinθcosθ)
可见，输入阻抗Ri决定于θ角，即决定于rd/R值，因此，可以根据rd/R值，通过表一直接查出输入阻抗Rio
（3）检波失真
常有两类失真：一类对角切割失真，二是底边切割失真，
图7示出对角切割失真情况，产生该失真的原因是滤波时间常数RC选得过大，以致滤波电容的放电速率跟不上包络变化速率所造成的，要防止对角切割失真现象，时间常数RC应满足下式关系:RC<(
/m)×（TΩ/2π）式中：m为调幅系数，TΩ=2π/Ω，若m=0.3时，则得RC<0.5TΩ
图 7
另一种切割失真是由于检波器的低频交流负载与直流负载电阻不同而引起的，通常检波被输出的低频电压经耦合电路[图7（a）中的R1C1] 再送至低频放大器中去由于C1数值很大，（约为10微法）它的两端降有直流电压为载波幅度的平均值Uco若R1<R时，该电压大部分落在R两端上，以致在音频包络负半波时，输入电压可能低于R两端的直流电压，于是二极管截止，输出信号不再随输入信号包络的下降而改变，产生如图7-b的底边切割失真，要避免此失真，应满足下式
m<R1/(R1+R)
式中：R为直流电阻，交流电阻R-=R//R1。不失真条件可写为m<R-/Ro、图8（a）是晶体管收音机的滤波电路，R1R2滤除464千赫载波信号的滤波器，电源-Ec经R3、R4供给二极管几十微安的偏置电流，接入偏置电流的目的是提高检波效率，M点电压经C3、C4滤波后送至前级产生自动增益控制。
图8（b）是电视接收机的滤波电路，由于调制信号为高达6兆赫的图象信号，为防止对角切割失真，电容C1只选10皮法，但只靠它滤除载波还不够，还要接入LC2滤波器，二极管串接小电阻200欧使信号增大，补偿二极管内阻的减小，从而使传输系数相对稳事实上，检波线性也得到改善。

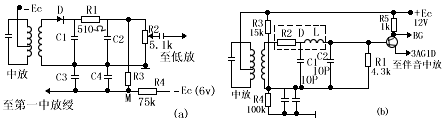

图8 收音机和电视机的检波电路
