2千米调频发射器(3DG12)

浏览
发布时间 2009-06-13

  该调频发射器设计功率较大,末级高频功放采用三只3DG12高频中功率管并联放大,故发射距离可以达到2千米以上。如采用高增益定向发射天线,同时接收机也外接高增益接收天线,发射距离可以达到5千米以上。本调频发射器的发射频率落在88~108MHz的调频广播波段,方便于FM收音机接收。整机电路图如下所示:

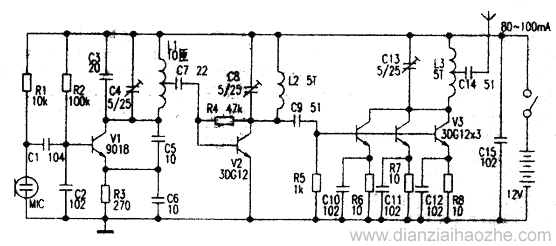

 2千米调频发射电路

  本调频发射器分为高频振荡、倍频和功率放大三级。电路中V1、C2--C6、R2、R3及L1组成电容三点式振荡器,其振荡频率主要由 C3、C4和L1的参数决定,其振荡频率为44~54MHz,该信号从L1的中心抽头处输出,再经过C7耦合至V2放大,由C8和L2选出44~54MHz的二倍频信号,即88-108MHz,此信号由C9耦合至V3进行功率放大,V3由3只3DGl2三极管并联组成,可扩大输出功率。该电路正常工作时,电流约80-100mA。组成V3的三只3DG12可加上适当的散热片,以防过热。制作时L1~L3用0.31mm漆包线在直径3.5mm圆棒上单层平绕脱胎而成。

  该调频发射器频率稳定性不是很好,会有一定的频漂,在开机数分钟后,会有0.2-0.4MHz的频漂现象,这主要是由于V3的工作电流较大,温升高,引起极间电容发生变化,此变化通过C9引起C8与L2组成的谐振网络参数发生变化,加之V2温度升高后也引起C8与L2组成的谐振网络参数发生变化,此变化通过C7传递给C3、C4、L1、C5、C6、V1等组成的主振级,最终使振荡频率也发生变化(一般情况下是振荡频率降低),实验时可加强三极管的散热,减小级间耦合,可将C9、C7的容量减小,同时选择受温度影响较小的晶体管、电阻、电容等,但频漂难以消除。
