频率稳定的50米调频发射器

浏览
发布时间 2009-06-13

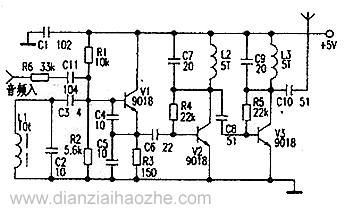

  该调频发射器较为实用,频率稳定性好,频漂较小,三极管采用廉价易购的9018,发射距离为50米左右,发射频率设定在88~108MHz的调频广播频段,用普通FM收音机即可接收。发射器电路如图:

频率稳定的50米调频发射电路

  该调频发射电路分为高频振荡和高频放大两部分。L1、C2-C5、V1等组成改进型电容三点式振荡器,频率稳定性好,长时间工作不跑频,实践证明,业余情况下,采用该改进型的电容三点式振荡器完全能胜任。笔者用电烙铁直接烙焊V1的集电极数秒钟后,在三极管的温度很高的情况下,用普通收音机接收仍很正常,无跑频现象。

  振荡器的频率主要由L1和C2决定,通过微调L1,可以覆盖 88-108MHZ范围。音频信号经R6、C11耦台至V1的基极,V1的e、b极间电容随音频电压的变化而引起振荡频率的变化,实现频率调制。该电路中L1~L3用直径0.31mm漆包线在直径3.5mm圆棒上单层平绕。诵过调整L1匝间间距微调振荡频率,再微调L2、L3的匝间间距以谐振于振荡频率,获得最大输出功率。
