AM/FM频率及时钟显示驱动电路SC3610

浏览
发布时间 2009-05-27

该SC3610是一个频率和时钟显示驱动集成电路,用于显示调频/调幅收音机频率或12小时制的时钟。通过使用CMOS技术,时钟显示模式时它的功耗非常低。

SC3610的特点:

  1. 带预分频器的FM前端输入,可输入的最高显示频率为150M Hz
  2. AM端可输入的最高显示频率为30 MHz
  3. LCD显示驱动结构为:3个公共极驱动,13个字符段驱动,1/3偏置。能进行4个数字的显示驱动
  4. 外接32.768kHz晶振的片上振荡器
  5. 对于FM信号,中频频率补偿为10.7 MHz 或 70 kHz;对于AM信号,中频频率补偿为455kHz
  6. 内部时钟显示为12小时显示模式
  7. 可供选择的时钟或频率显示
  8. 电源电压范围:1.8V ~ 3.3V

SC3610有以下几种封装:

SC3610A QFP-48-12x12-0.8 封装
SC3610B QFP-44-10x10-0.8 封装
SC3610C COB封装 (QFP形式 )
SC3610D COB封装 (SOP形式 )

它们的芯片键合点排列示意图如下:

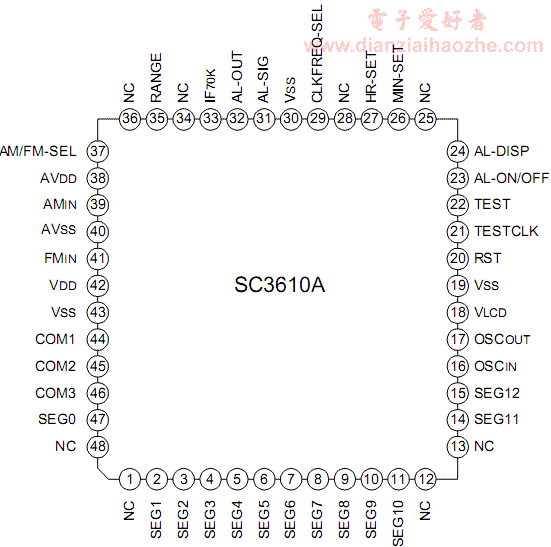

SC3610A (QFP-48-12x12-0.8 封装)
AM/FM频率及时钟显示驱动电路SC3610

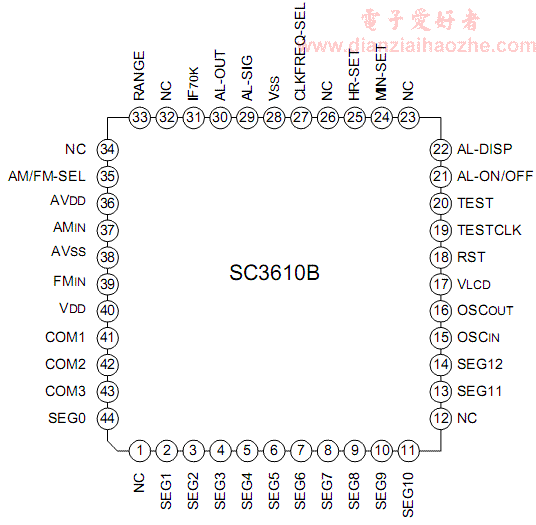

SC3610B (QFP-44-10x10-0.8 封装)
AM/FM频率及时钟显示驱动电路SC3610

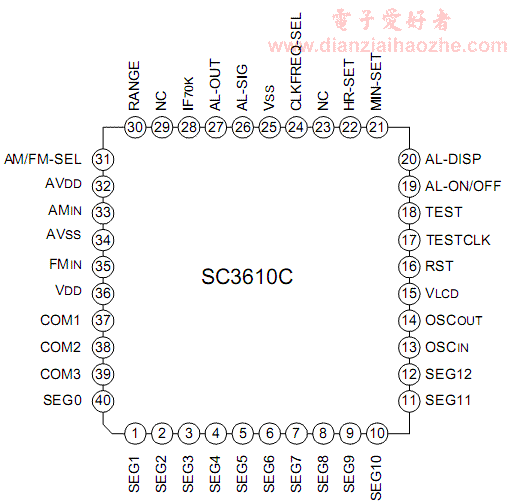

SC3610C (COB 封装, QFP 形式)
AM/FM频率及时钟显示驱动电路SC3610

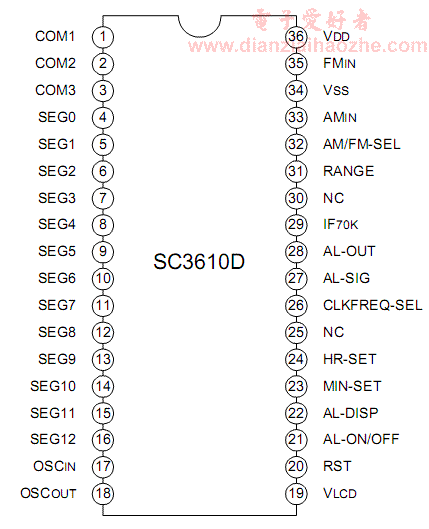

SC3610D (COB 封装, SOP 形式)
AM/FM频率及时钟显示驱动电路SC3610

SC3610参数信息见第2页
