电台天线调试用的电阻假负载

浏览
发布时间 2009-07-24

业余无线电爱好者在调试发信电台和调试自制平衡/不平衡转换器时,都要利用假负载来检测驻波情况,使发信机和天线达到要求的技术指标。

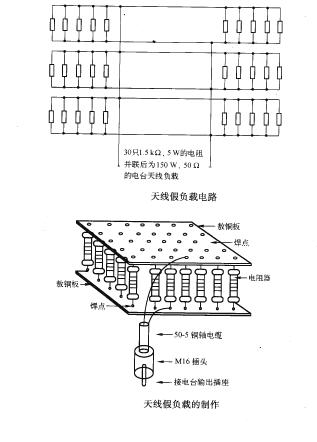

天线假负载电路如图所示。电路对电阻器的要求是使用无感抗纯电阻器,不能使用大功率线绕电阻器做天线假负载。

假负载的制作:在两块敷铜板之间焊接若干个相同阻值的电阻器,假负载一般可在1.5 - 21 MHz使用。做好假负载后,应该在发信机和假负载之间接驻波表,并在逐渐加大功率的情况下观测各个波段下驻波的情况,以掌握其阻抗特性。

电台天线调试用的电阻假负载
