TDA7052有线双工对讲机

浏览
发布时间 2009-07-15

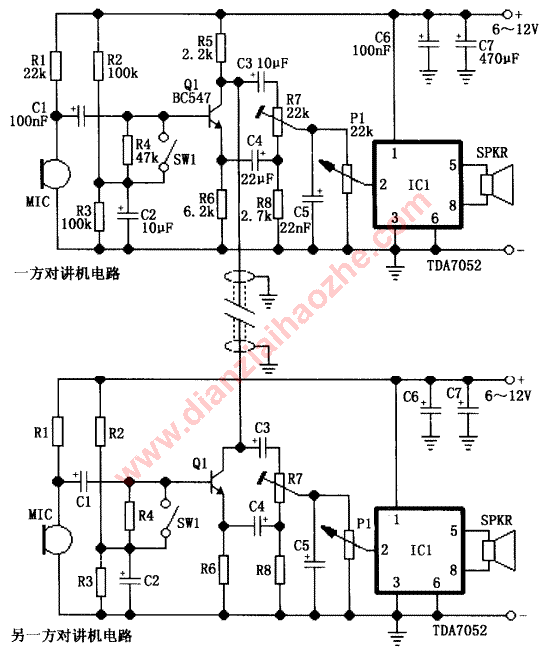

  所谓双工对讲机,是指使用双方可以同时讲话,而不用互相通过开关切换来一讲一听。使用了TDA7052的双工对讲机电路如图,它采用阻容网络消侧音技术,传输线仅需一条单芯屏蔽线即可。在6~12V电源下可以提供1W的输出功率,声音洪亮而清晰。

TDA7052有线双工对讲机

  由Q1组成的话筒信号放大电路与一般的电路稍有不同,经180度反相的音频信号由集电极输出,同相的音频信号由发射极输出,两组信号经过C3、C4、R7和R8组成的阻容网络混合,调节R7可以使两组相位相反的信号互相抵消。采用这种方法,扬声器里将不会出现本地话筒声音信号。

  与此同时,当把两个放大电路连接在一起时,经过180度反相的音频信号会通过另外一个放大器输出而没有任何衰减,这样在对方的扬声器里会出现响亮的通话声。同样的情况也会出现在另一方对讲机内。

  考虑使用的方便,这里还设置了一个禁音开关SW1,或者叫它“免打扰”开关。当它合上时,对方单元将听不到任何声音。

  在制作时,我们需要制作几乎一样的单元电路,但请注意图中下面的单元电路没有R5。两个单元之间的连接需要用屏蔽线,其屏蔽层接地。电源电压可在6~12V之间选择,电流大于200mA即可。两个单元电路可以共同供电也可独立供电。

  电路调试时,先不连接屏蔽线,独立调一方的电路。先将P1调节到对应音量最大的位置,然后对着话筒说话,再调节R7直到扬声器里听不到任何的说话声。对另一方的电路做同样的调整。因为是两方独立调试,暂时必须采用独立供电方式。最后用屏蔽线将两个单元连接起来即可。
