TDS1002型示波器介绍
一、概述
TDS1002数字存储示波器主要功能：
二通道输入，60MHz带宽，带20MHz可选带宽限制、每个通道都具有1.0GS/s的取样速率和2500点记录长度、上下文相关帮助信息、黑白LED显示、自动设置菜单、探头检查向导、光标带有读数、触发频率读出、11种自动测量、波形平均和峰值检测、双时基、数字快速傅立叶变换(FFT)、脉冲宽度触发能力、带可选行触发的视频触发能力、外部触发、设置和波形存储、变量持续显示、可选的“TDS2CMA通讯扩充模块”，可用于RS232、GPIB和Centronics接口、十种用户可自选语言的用户界面。
二、主要技术指标
1.信号采集
采集模式：取样、峰值检测和平均。
采集速率：每个通道最多为每秒180个波形。
单次序列：(a) 取样，峰值检测采集模式时，所有通道同时进行单次采集。
(b) 平均采集模式时，所有通道同时进行N次(N可以是4、16、64和128中的任一个)采集。
2.信号输入
输入耦合：交流(DC)、交流(AC)或地(GND)。
输入阻抗(直流耦合)：20pF±3pF时为1MΩ±2％。
P2200探头衰减：l×、10× 。
支援探头衰减系数：1×、10×、100×、1000×。
3.垂直
数字化器：8位分辨率(设置为2mV/格时除外)，每个通道同时取样。
示波器垂直刻度范围：输入BNC处为2mV/格～5V/格。
位置范围：2mV/格～200mV/格为±2V；＞200mV/格～5V/格为±50V。
取样和平均模式中的模拟带宽，直流耦合：60MHz。(当垂直刻度设定为＜5mV时，20MHz)
峰值检测模式中的模拟带宽(50s/格～5μs/格)：50MHz (当垂直刻度设定为＜5mV时，20MHz)。
可选模拟带宽限制：20MHz*。
较低频率限制，交流耦合：在 BNC处为≤10Hz；使用一个10X无源探头时为≤1Hz。
在 BNC处的上升时间：＜5.8ns。
峰值检测响应：对于＞12ns宽度(50s/格到5μs/格)的脉冲，在中心8个垂直分度中采集其50％或更大幅度。
直流增益精度：(a) 在“取样”或“平均”采集模式下精度为±3％，5V/格到10mV/格。
(b) 在“取样”或“平均”采集模式下精度为±4％，5mV/格到2mV/格。
4.水平
取样速率范围： 5S/s至1GS/s。
记录长度： 每个通道2500个取样数。
水平刻度范围：5ns/格到50s/格，按序列1、2.5、5排列。
取样递率和延迟时间精度：在任何大于等于1ms时间间隔内为±50ppm。
增量时间测量精度：±(1取样间隔＋100ppm×读数＋(0.4～0.6)ns)。
5.触发
灵敏度(边沿触发类型)：
直流耦合：
(a)CH1、CH2；从直流到10MHz为1格，从10MHz到最大量程为1.5格。
(b)外部；从直流到100MHz为 200mV。从100MHz至200MHz为350mV。
(c)外部/5；从直流到100MHz为1V。从100MHz至200MHz为1.5V。
交流耦合：在50Hz及以上时与直流相同。
噪声抑制：从10mv/格以上到5V/格，直流耦合触发灵敏度减小二倍。
高频抑制：从直流到7 KHz时，与直流耦合限制相同，大于80KHz时将衰减信号。
低频抑制：频率大于300KkHz时，与直流耦合限制相同，小于300KkHz时将衰减信号。
触发电平范围：
内部：从显示屏中心开始±8个分度。
外部：±1.6V。
外部/5：±8V。
触发电平精度(相对上升和下降时间大于等于20ns的信号而言)：
内部：从中心显示屏开始的±4个分度内为±0.2格×伏/格。
外部：±(设定值的6％+40mV)。
外部/5：±(设定值的6％+200mV)。
设置电平为50%：用≥50Hz的输入信号操作。
释抑范围：500ns到10s。
6.脉冲宽度触发
脉冲宽度触发模式：当＜(小于)、＞(大于)、＝(等于)、或0(不等于)时触发;“正”脉冲或“负”脉冲。
脉冲宽度触发点:等于：当脉冲的下降边越过触发电平时，示波器触发。
不等于：如果脉冲比指定宽度窄，则触发点为下降边。否则，当脉冲持续时间长于“脉冲宽度“指定的时间时，示波器触发。
小于：触发点为下降边。
大于(也称为超时触发)：当脉冲持续时间长于“脉冲宽度”指定的时间时，示波器触发。
脉冲宽度范围：可以从33ns到10s之间选择。
脉冲宽度： 16.5ns或千分之一(取其中较大的一个值)。
7.触发频率计数器
读数分辨率：6位。
精度：±51ppm(包括所有的频率参考误差和±1计算误差)。
频率范围：交流耦合，从最小10Hz到额定带宽。
信号源：(a)“脉冲宽度”或“边沿触发”模式：所有可用触发源。“频率计数器”一直在测定触发源，包括当示波器采集由于运行状态中的变化而暂停时，或当单次事件采集己经结束时。
(b)“脉冲宽度触发”模式：示波器计算在250ms测量窗口中具有有效幅度，并且符合可触发事件条件的脉冲，例如，如果PWM脉冲列被设定为＜模式，而且宽度被相应设定为较小的时间时，其中的窄脉冲。
(c)“边沿触发”模式：示波器计算所有具有足够幅度和正确极性的边沿。
(d)“视频触发”模式：“频率计算器”不工作。
8.测量
光标：光标间的电压差(ΔV)。
光标间的时间差(ΔT)。
ΔT的倒数，以赫兹为单位(1/ΔT)
自动测定：频率、周期、平均值、峰—峰值、周期均方根、最小值、最大值、上升时间、下降时间、正频宽、负频宽。
9.默认设置
|
菜单或系统 |
选项、按钮或旋钮 |
默认设定 |
|
采集 |
(三个模式选项) |
取样 |
|
平均 |
16 |
|
|
运行/停止 |
运行 |
|
|
光标 |
类型 |
关闭 |
|
信源 |
CH1 |
|
|
水平(电压) |
+/－3.2格 |
|
|
垂直(时间) |
+/－4格 |
|
|
显示 |
类型 |
矢量 |
|
持续 |
关闭 |
|
|
格式 |
YT |
|
|
水平 |
窗口 |
主时基 |
|
触发钮 |
电平 |
|
|
位置 |
0.00s |
|
|
秒／格 窗口区 |
500μs 50μs |
|
|
数学计算 |
操作 |
CH1－CH2 |
|
FFT 操作： 信源 窗口 FFT缩放 |
CH1 Hanning X1 |
|
|
测量 |
信源 |
CH1 |
|
类型 |
无 |
|
|
触发(边沿) |
类型 |
边沿 |
|
信源 |
CH1 |
|
|
斜率 |
上升 |
|
|
模式 |
自动 |
|
|
耦合 |
直流 |
|
|
电平 |
0.00V |
|
|
类型 |
视频 |
|
|
信源 |
CH1 |
|
|
极性 |
正常 |
|
|
同步 |
扫描线 |
|
|
标准 |
NTSC |
|
|
触发(脉冲) |
类型 |
脉冲 |
|
信源 |
CH1 |
|
|
时机 |
= |
|
|
设置脉冲宽度 |
1.00ms |
|
|
极性 |
正 |
|
|
模式 |
自动 |
|
|
耦合 |
直流 |
|
|
耦合 |
直流 |
|
|
带宽限制 |
关闭 |
|
|
伏/格 |
粗调 |
|
|
探头 |
10X |
|
|
反相 |
关闭 |
|
|
位置 |
0.00格(0.00V) |
|
|
伏/格 |
1.00V |
预设的设定键不会重置下列设定：
语言选项、保存的设置文件、保存的基准波形文件、显示屏对比度、校准数据、打印机设置、RS232设置、GPIB设置。
三、面板说明

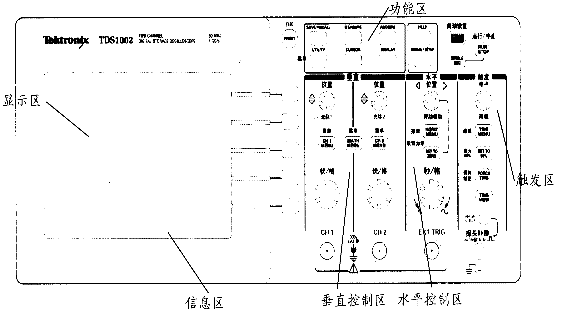

面板结构如图附1.1所示，按功能可分为显示区、信息区、垂直控制区、水平控制区、触发区、功能区五个部分，另有五个菜单按钮，三个输入连接端口。下面将分别介绍各部分的控制按钮以及屏幕上显示的信息。

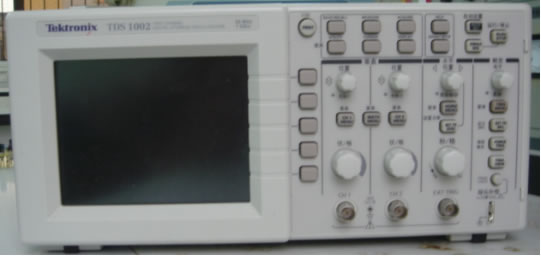

TDS1002数字存储示波器面板图
