三星710S显示器摘除“盲肠”式元件

作者 周永海 来源 《无线电》杂志
发布时间 2010-12-27

一台三星710S显示器,由于一个“盲肠”式元件的屡次损坏,使修理者多次返修机器,弄得几乎心力交瘁,最后还是割除“盲肠”了事。现将其维修过程简述如下,供同行借鉴。

故障现象:电源指示灯闪烁,屏幕无光,因当时正值雨季,空气湿度很大,怀疑机器受潮,拆机后清洁一番,又用电吹风将可能受潮部位吹拂一遍,故障消除。几天后,在使用过程中突然无光,电源指示灯亦不亮了。

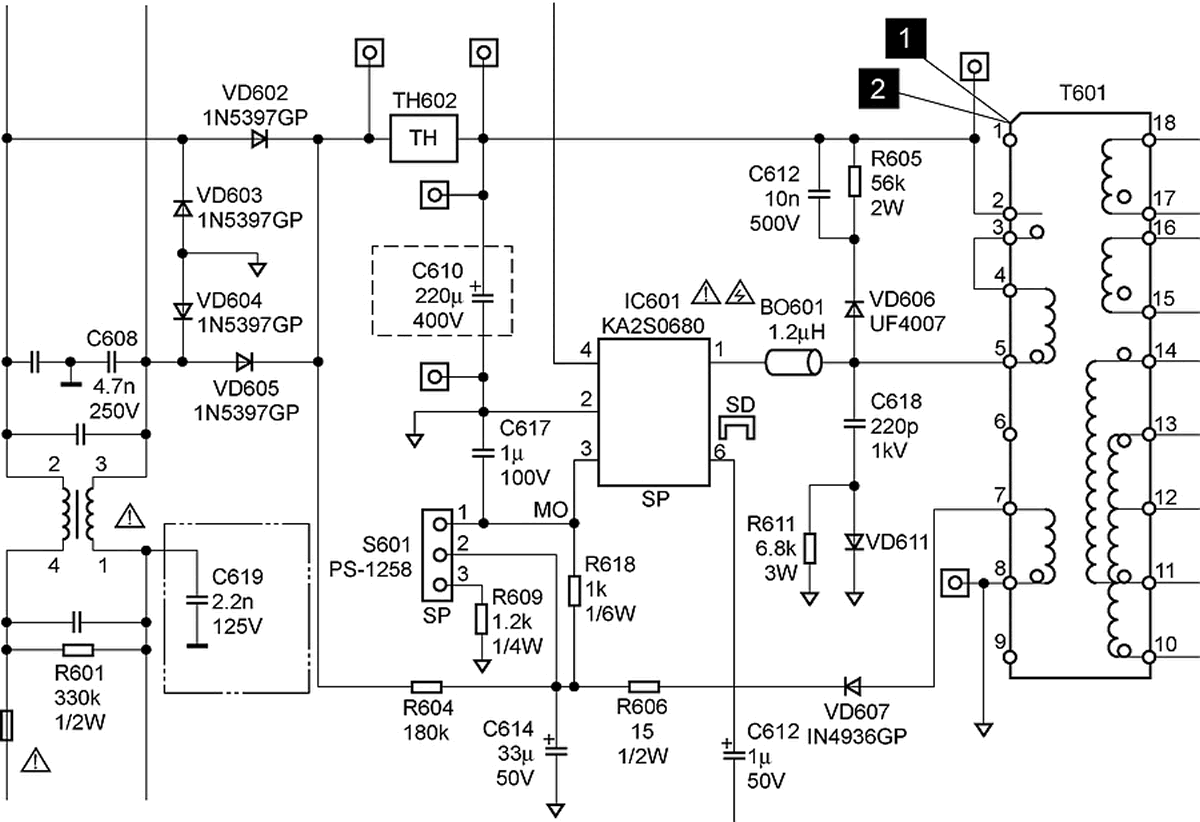

三星710S显示器电源部分电路图

电源部分电路图

检修过程:因电源指示灯不亮,首先检查电源部分。该机开关电源采用厚膜电路KA2S0680(类似 UC3842的振荡电路+IGBT组成),经检查发现KA2S0680的2、3脚间电阻异常(很小,几十欧),查显示器的原理图(见附图),知其2脚为地端,3脚为电源ON端,断开KA2S680各脚与电路的连接,用数字万用表测其2、3脚间的电阻,黑笔接2脚,为9kΩ,红笔接2脚,为500kΩ,说明 KA2S0680正常。再查其外围电路,发现有一稳压二极管VD630(电路图上并未标出)接在2、3脚之间。拆下测之,正、反向电阻均为几十欧,已击穿。由于VD630击穿,使得KA2S0680内的振荡电路停振,开关电源进入保护状态,各组直流电压均无输出,显示器停止工作,故无光栅。经查资料后方知VD630的稳压值为27V,将该稳压管换新后,机器恢复正常。

正常时测得2S0680各引脚对地电压如附表所示。

              附表

    脚号    1   2   3    4    5
  电压(V)302  0  18.3  1.5  5

使用1个月有余,又出现同样故障现象,经查,仍为VD630击穿,分析电路知:KA2S0680(IC601)的3脚为电源启动端,启动时,电源开关按下,将R610(1kΩ,1/6W)短接,300V电源经R604降压后直接送至IC601的3脚,促使IC601内部开关电路起振,电源开始工作。正常工作时IC601的3脚电压为18.3V,但在启动时其脉冲电压幅值会升至20V,甚至更高(由3脚高频旁路电容C617的耐压为100V推知)。为了保护IC601,设计者后来又在3脚对地之间添加了一个稳压值为27V的稳压二极管VD630进行箝位保护。许多电子产品的后期改进点在早期印制的图纸中是反映不出来的,故该二极管在电路图上并未标出。但在许多情况下,开机时其脉冲幅值可能大大超过27V,于是导致VD630击穿,而出现上述故障现象。

考虑到脉冲幅值过高的情况,将VD630换成33V的稳压二极管,用了一段时间,尚属正常,但不久又被击穿。再换,不久又击穿……于是干脆拆下VD630 不用,开机正常,使用年余均未再出现同类故障。看来VD630就是一个“盲肠”式的元件,由此推知,最初原电路并未用VD630进行保护,还是有道理的:说明绝大部分2S0680器件对脉冲的耐压性能还是不错的。后来设计者增添VD630的保护措施,只能算是“蛇足”了。

由此想起在网上看到的一个小故事:这件事发生在美国,美国国家航天局发现,航天飞机上的一个零件总是出故障,不是今天坏就是明天坏,花费很多人力物力始终无法解决,最后一个工程师提出,是否可以不要这个零件。后来的事实证明,这个零件确实是多余的。

这个令人啼笑皆非的故事告诉我们,在我们固有的定势思维中,是存在着某些盲点的,而我们自己往往会陷入钻牛角尖的困境中。
