利用电脑ATX电源替换修复路由器电源故障

作者 张国华 刘克铜 来源 《无线电》杂志
浏览
发布时间 2010-12-26

一、病入膏肓

在上网兴趣正浓时,突然上不去了,pingDNS,不通,又ping网关,还是不通。赶紧查找故障,发现交换机没有问题,但路由器的风扇没有动静不转了,再看路由器的电源指示灯也不亮了,而此时其他设备均在正常工作,估计是路由器的电源损坏了。这台路由器的型号是CISCO2801,于2007年购入,应急之下,只好用另一台路由器临时顶替一下。

利用电脑ATX电源替换修复路由器电源故障 利用电脑ATX电源替换修复路由器电源故障

二、求医问药

先找售后解决吧,赶快打电话联系售后,结果售后说出质保了,没办法维修。联系思科售后,答复是找经销商联系。经销商先让把路由器拿过去看看,等了十几天后,经销商回复说电源坏了,不能维修。顿时我心里拔凉拔凉地。这款路由器可是花了8000多元买的,即使现在至少也得6000多元才能买下来。

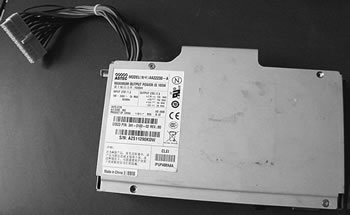

此时只能自己动手医治了,死马当活马医吧。拆开一看,电源个头也不大,做工不错,型号为ASTEC AA22230-A(图1),拆开电源,发现控制模块烧焦了。当我看到铭牌上的“PRODUCT OF CHINA 中国生产”时不禁暗暗高兴,心想中国制造,肯定能在中国买到,如果我能找到这款电源的话,直接买来一个换上不就行了吗,太省事了……马上以迅雷不及掩耳之势在网上查到ASTEC在中国代理的联系方法,但客服人员的回复是:此款电源是专门定做的,不对外销售。我不甘心,又找了一个专门销售电源的大公司,回答也是库存中没有此型号。

从网上搜索的结果来看,国内基本上没有卖这款电源,国外有卖此款电源的,图片上也标明的是“PRODUCT OF CHINA 中国生产”,可是要价100美元,如果加上运费,算上时间,太不划算了。我一直在想,要是在国内有人卖此款电源该多好啊。在网上还发现印度也有一个和我一样倒霉的家伙,他的这一款路由器的电源也烧了,也在寻求帮助,同是天涯沦落人啊!

从铭牌上看,最大功率105W,四组电压分别是3.3V、5V、12V、-12V(图2)。如果再买一个这样4组电压的开关电源,也能解决问题,于是我上网淘宝,找到了一个有这4组电压的电源,询问的结果是此款电源无现货,需交订金定做,时间至少得一个月,价钱为800元人民币,而且尺寸也是固定的,比这款原装电源高度要高出1cm,也不一定能顺利装上去。我心里刚刚升起来的希望就这样变成肥皂泡了。

三、望闻问切

在寻求无果的情况下,发扬“自力更生,艰苦奋斗”的精神,对这款电源进行仔细地观察。

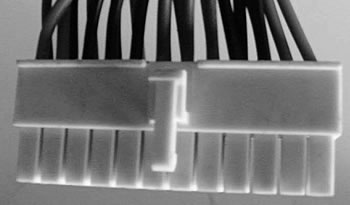

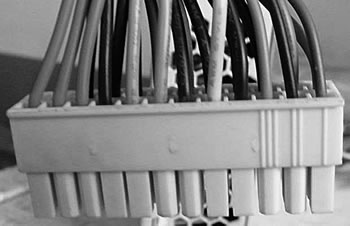

该电源接口为24PIN(图3),颜色分别为红色、黄色、灰色、橙色、黑色。看到这个接口,我脑子里突然灵光一现,想到电脑的ATX电源,ATX电源一般也有这几组电压,能不能代替呢?可惜的是在电源铭牌上没有标明颜色和电压的对应关系,如果再有一台同样的路由器,就可以拆开测量一下各引脚的电压,那样也就不用猜了……我从幻想中回到现实中,24pin ATX电源针脚定义如表1所示。

利用电脑ATX电源替换修复路由器电源故障 利用电脑ATX电源替换修复路由器电源故障

      表1 24pin ATX电源针脚定义

针脚     名称   颜色     针脚    名称   颜色
  1        3.3V    橙         13      3.3V   橙
  2        3.3V    橙         14      -12V   蓝
  3       COM     黑         15      COM   黑
  4         5V      红         16    /PS_ON   绿
  5        COM    黑         17      COM   黑
  6         5V      红         18      COM   黑
  7         COM   黑         19      COM   黑
  8     PWR_OK   灰          20       -5V   白
  9        5VSB   紫          21      +5V   红
 10         12V   黄          22      +5V   红
 11         12V   黄          23      +5V   红
 12        3.3V   橙          24     COM   黑

          表2 初步判断结果
颜色    条数   功率    初步判断电压值
 黑       9                 GND
 红       6     最大        +5V
 棕       4                +3.3V
 橙       2                  12V
 黄       1     最小        -12V

 但此电源好像不符合ATX电源的颜色规范。ATX电源中没有棕色线,且此电源中黄色线只有一条,根据黄色线的粗细来看,最大电流应该为2~3A。如其电压为+12V,则其电流肯定达不到所标注的5A。

看来要摒弃ATX电源的颜色,重新来判断。颜色一致的一般电压也相同(经用万用表测量后确定同颜色线为同一电压),黑色线一般为GND。如果根据功率来猜的话:黑线有9条,数量最多,应为GND(COM)。其次是红线,有6 根,电流最大,应该为5V。黄线1根,电流最小,应该为-12V。棕线4根,应该为+3.3V;橙线2根,应该为12V。根据观察,初步判断结果如表2所示。估计可不等于真实。“望”完后还得需要“切”一下,经过实际验证方能进行下一步。
